SN74HC574DWRE4参数规格_中文资料_数据手册PDF

SN74HC574DWRE4概述

八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

1 元件 D 型 8 位正边沿 20-SOIC（0.295"，7.50mm 宽）

得捷:
IC FF D-TYPE SNGL 8BIT 20SOIC

SN74HC574DWRE4中文资料参数规格

技术参数

频率 40.0 MHz

电源电压DC 2.00V ~ 6.00V

输出接口数 8

输出电流 7.80 mA

电路数 8

时钟频率 40 MHz

位数 8

传送延迟时间 38.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输入电容 3 pF

输出电流驱动 -1.00 mA

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

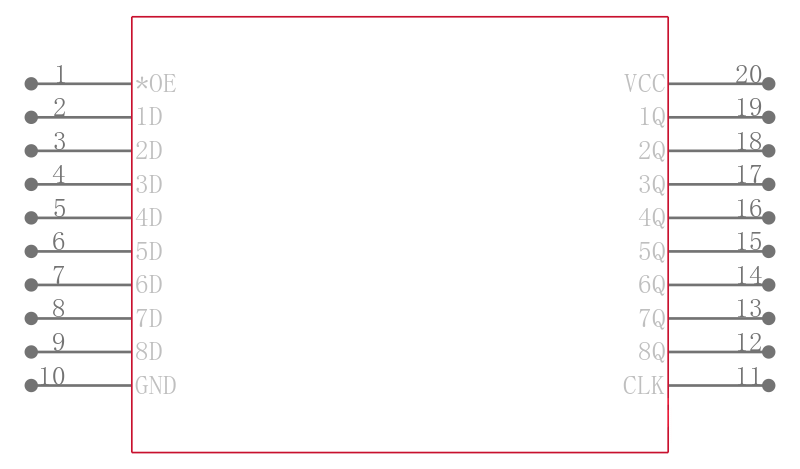

SN74HC574DWRE4引脚图与封装图

在线购买SN74HC574DWRE4

型号： SN74HC574DWRE4

描述：八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

替代型号SN74HC574DWRE4
