SN74LS107ADRG4参数规格_中文资料_数据手册PDF

SN74LS107ADRG4概述

触发器 Dual J to K FlipFlop

2 元件 JK 型 1 位负边沿 14-SOIC（0.154"，3.90mm 宽）

得捷:
IC FF JK TYPE DUAL 1BIT 14SOIC

贸泽:
触发器 Dual J to K FlipFlop

Win Source:
IC FF JK TYPE DUAL 1BIT 14SOIC / Flip Flop 2 Element JK Type 1 Bit Negative Edge 14-SOIC 0.154", 3.90mm Width

SN74LS107ADRG4中文资料参数规格

技术参数

频率 45.0 MHz

电源电压DC 4.75V ~ 5.25V

输出电流 8.00 mA

电路数 2

时钟频率 45 MHz

位数 2

传送延迟时间 20.0 ns

电压波节 5.00 V

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

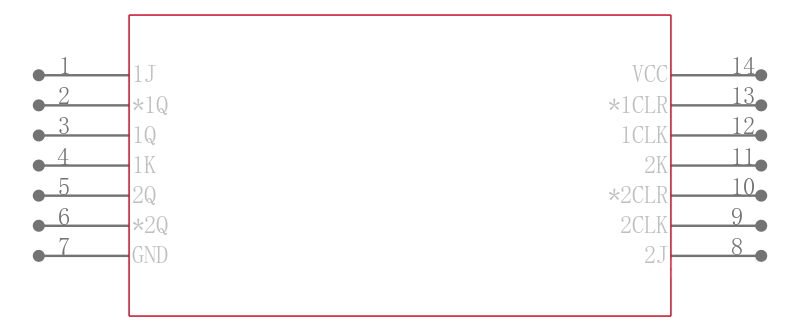

SN74LS107ADRG4引脚图与封装图

在线购买SN74LS107ADRG4

型号： SN74LS107ADRG4

描述：触发器 Dual J to K FlipFlop

替代型号SN74LS107ADRG4
