SN74S175NSR参数规格_中文资料_数据手册PDF

SN74S175NSR概述

HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR

Flip Flop 1 Element D-Type 4 Bit Positive Edge 16-SOIC 0.209", 5.30mm Width

得捷:
IC FF D-TYPE SNGL 4BIT 16SO

贸泽:
Flip Flops Quadruple D-Type Flip-Flop W/Clear

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin SOP T/R

AMEYA360:
IC D-TYPE POS TRG SNGL 16SO

SN74S175NSR中文资料参数规格

技术参数

频率 110 MHz

输出电流 20.0 mA

电路数 4

通道数 4

时钟频率 110 MHz

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

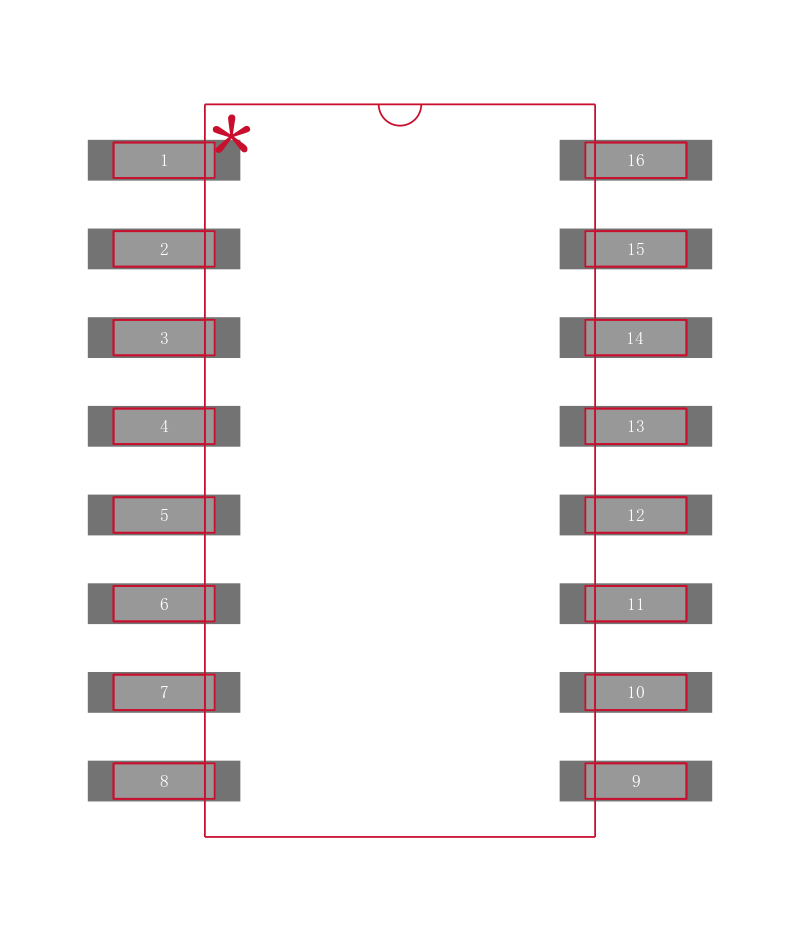

SN74S175NSR引脚图与封装图

在线购买SN74S175NSR

型号： SN74S175NSR

描述：HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR

替代型号SN74S175NSR
