SN74LVCH16373AGQLR参数规格_中文资料_数据手册PDF

SN74LVCH16373AGQLR概述

16位透明D类锁存器具有三态输出 16-BIT TRANSPARENT D-TYPE LATCH WITH 3-STATE OUTPUTS

D 型透明通道 8：8 IC 三态 56-BGA MICROSTAR JUNIOR（7.0x4.5）

得捷:
IC TRANSP LATCH TRI-ST 56-BGA

贸泽:
Latches Tri-St. 16bit D-Type

艾睿:
Latch Transparent 3-ST 16-CH D-Type 56-Pin BGA MICROSTAR JUNIOR T/R

安富利:
Latch Transparent 3-ST 16-CH D-Type 56-Pin BGA MICROSTAR JUNIOR T/R

Win Source:
IC TRANSP LATCH TRI-ST 56-BGA / D-Type Transparent Latch 2 Channel 8:8 IC Tri-State 56-BGA Microstar Junior 7x4.5

SN74LVCH16373AGQLR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 16

电路数 8

通道数 16

极性 Non-Inverting

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 56

封装 VFBGA-56

外形尺寸

长度 7 mm

宽度 4.5 mm

高度 0.75 mm

封装 VFBGA-56

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

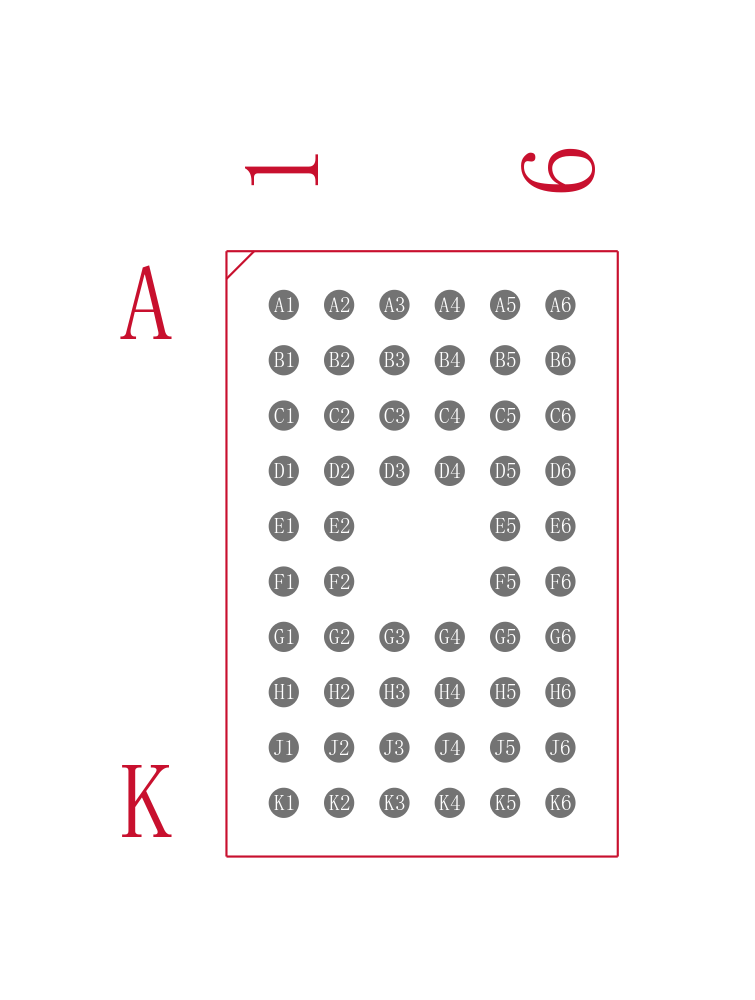

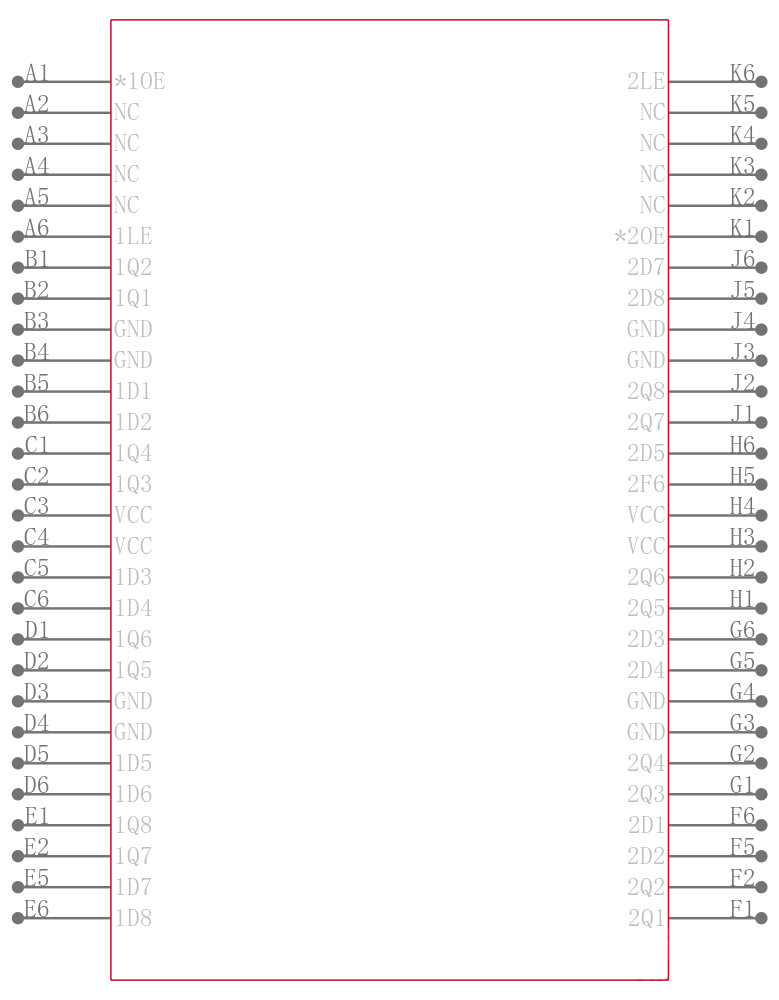

SN74LVCH16373AGQLR引脚图与封装图

在线购买SN74LVCH16373AGQLR

型号： SN74LVCH16373AGQLR

描述：16位透明D类锁存器具有三态输出 16-BIT TRANSPARENT D-TYPE LATCH WITH 3-STATE OUTPUTS

替代型号SN74LVCH16373AGQLR

型号/品牌	代替类型	替代型号对比
SN74LVCH16373AGQLR TI 德州仪器	当前型号	当前型号
SN74LVCH16373AZQLR 德州仪器	类似代替	SN74LVCH16373AGQLR和SN74LVCH16373AZQLR的区别
SN74LVC16373AZQLR 德州仪器	功能相似	SN74LVCH16373AGQLR和SN74LVC16373AZQLR的区别
SN74LVC16373AGQLR 德州仪器	功能相似	SN74LVCH16373AGQLR和SN74LVC16373AGQLR的区别
