SN74LV573ATNSR概述
八路透明D类锁存器与三态输出 OCTAL TRANSPARENT D-TYPE LATCH WITH 3-STATE OUTPUTS
D 型透明 通道 8：8 IC 三态 20-SO
得捷:
IC OCTAL LATCH 3ST 20SO
贸泽:
Latches Octal Transp DType Latches
艾睿:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOP T/R
Win Source:
IC OCTAL LATCH 3ST 20SO / D-Type Transparent Latch 1 Channel 8:8 IC Tri-State 20-SO
SN74LV573ATNSR中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 16.0 mA
电路数 8
通道数 8
位数 8
电压波节 5.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.6 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

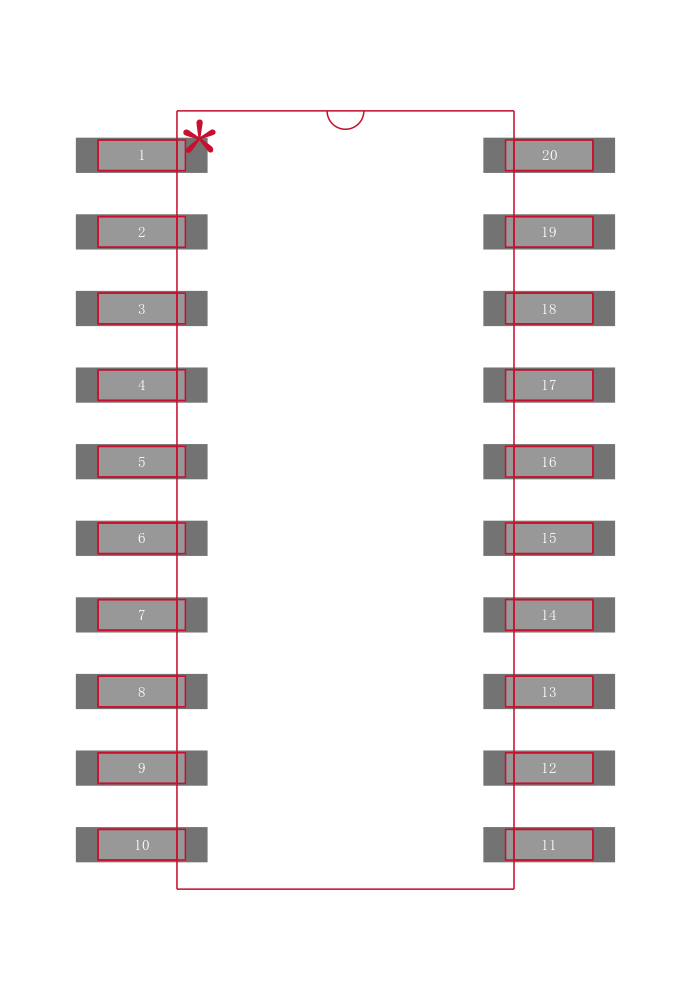

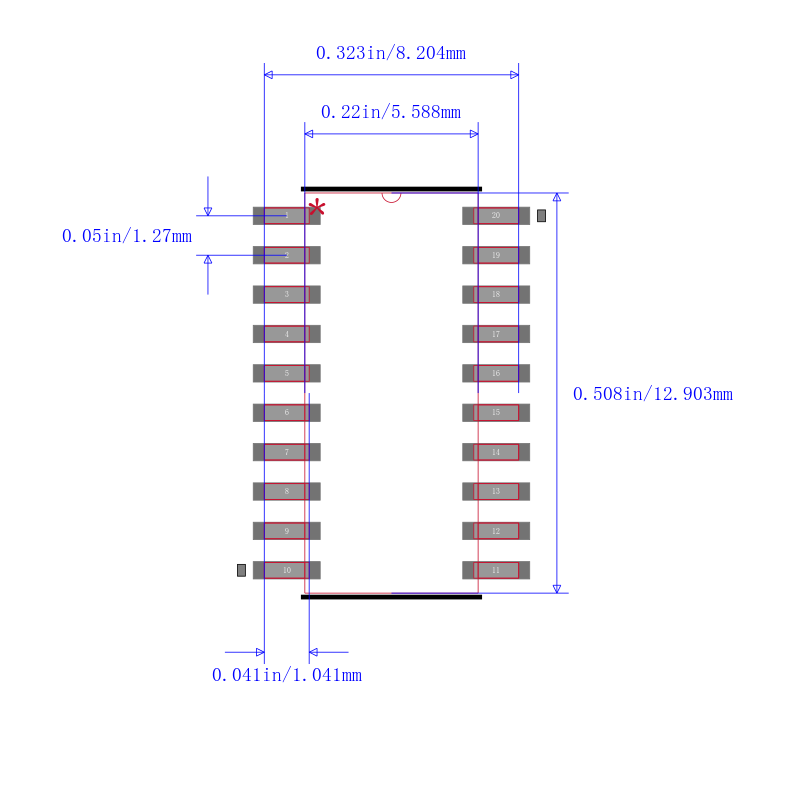

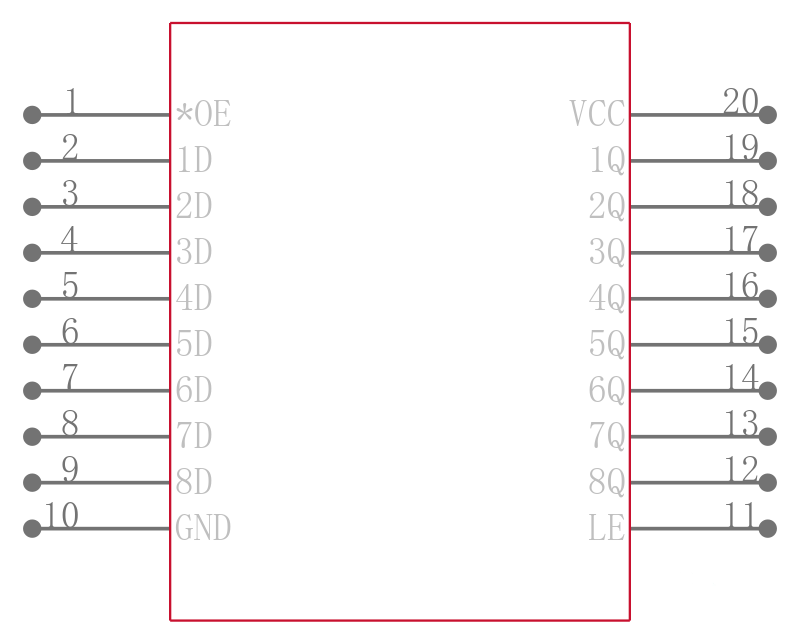

SN74LV573ATNSR引脚图与封装图
