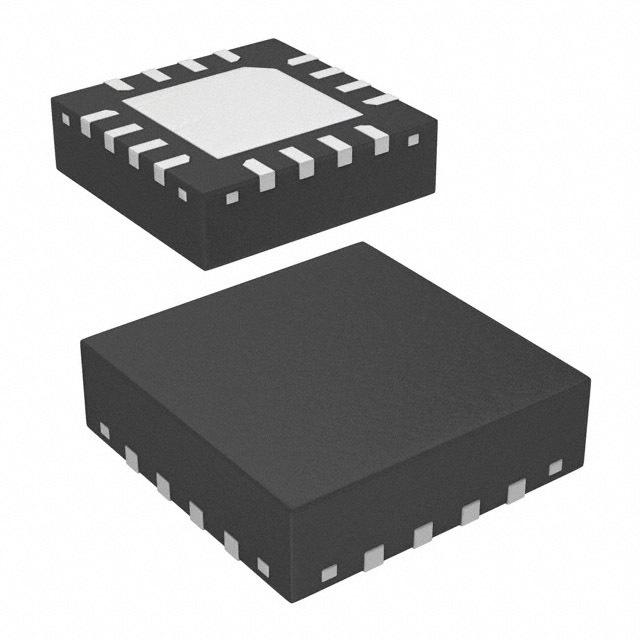

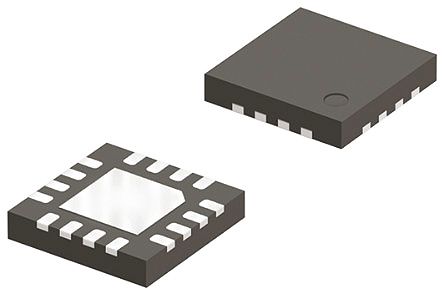

SST12LP25 2.4 GHz WLAN 802.11b/g/n/交流功率放大器
的 SST12LP25 设备是高效功率放大器 PA,设计用于符合 IEEE802.11.b/g/n 的应用。 此 PA 可以轻松地进行配置,用于高功率应用,提供 27 dB 增益,电源效率增加 35%,同时符合 22 dBm 802.11g 频谱掩模的要求。 3% EVM 时,线性通常是 18.5 dBm,带 54 Mbps 802.11g 操作。 还具有简便的板级应用和高速开机/关机控制,可通过一个单组合参考电压引脚实现。
### 特点
高增益 - 温度在 -20°C 至 +85°C 时,发生 2.4-2.5 GHz,<1.5 dB 变化,通常是获得 27 db 增益
P1dB >24 dBm
符合 802.11g OFDM 频谱掩模要求,高达 22 dBm
802.11g 54 Mbps 操作时,通常为 18.5 dBm,带 <3% EVM
802.11n MCS7-HT40 - 50% 负载循环时,通常为 18 dBm,带 <2.5% EVM
符合 802.11b 1 Mbps ACPR 要求,高达 22 dBm
高速开机/关机
10:1 VSWR 耐震性(无条件稳定,高达 22 dBm)
片上功率检测
简单的输入/输出匹配
### 典型应用
WLAN IEEE 802.11b/g/n
WLAN 256 QAM
AP 路由器
WiMax IEEE 802.16e
无绳电话
2.4 GHz ISM 无线设备
