SSW-105-02-T-D-RA概述

SAMTEC SSW-105-02-T-D-RA 板至板连接, SSW系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排

SSW-105-02-TD-RA 是一款 10路 2排 0.025英寸 SQ柱插座, 镀雾锡, 2.54mm引脚中心, 通孔, 直角, 黑色液晶聚合物绝缘体, 磷青铜触芯。

.: 可选择1/2/3排 -S/-D/-T/-P/-Q选项

.: 2.54mm间距每排1至50个触芯, 直角 -RA

.: 镀雾锡触芯, 工作温度范围: -55°C至105°C

.: 黑色液晶聚合物 -S, -D / 黑色高温热塑性 -T绝缘体材料

.: 符合UL E111594, CSA 090871_0_000标准

.: 磷青铜触芯材料

SSW-105-02-T-D-RA中文资料参数规格

技术参数

触点数 10

极性 Female

触点电镀 Tin

额定电流 5.7A/触头

排数 2

针脚数 10

接触电阻 10.0 mΩ

拔插次数 100

额定电流Max 4.7A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 4.95 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

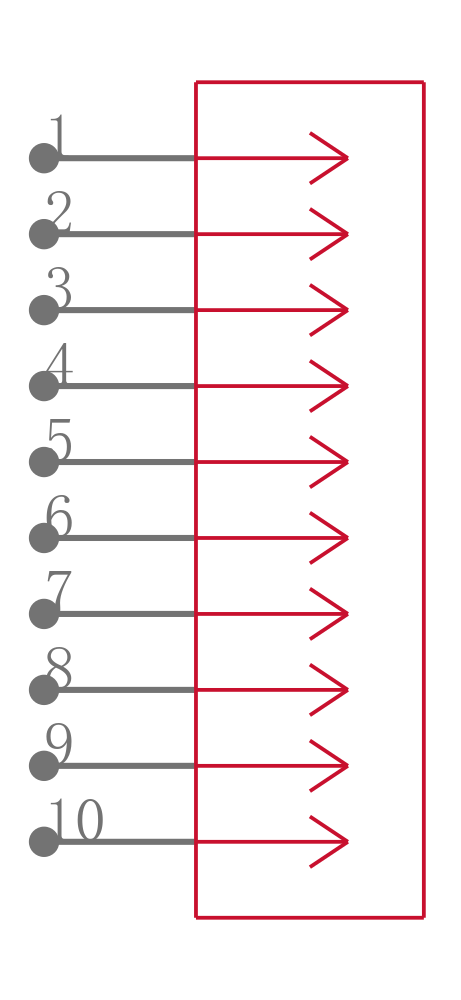

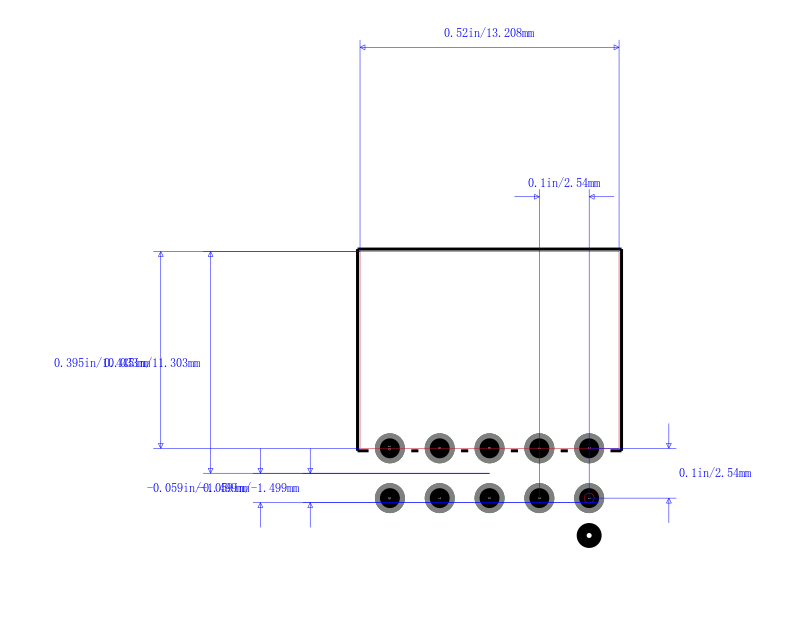

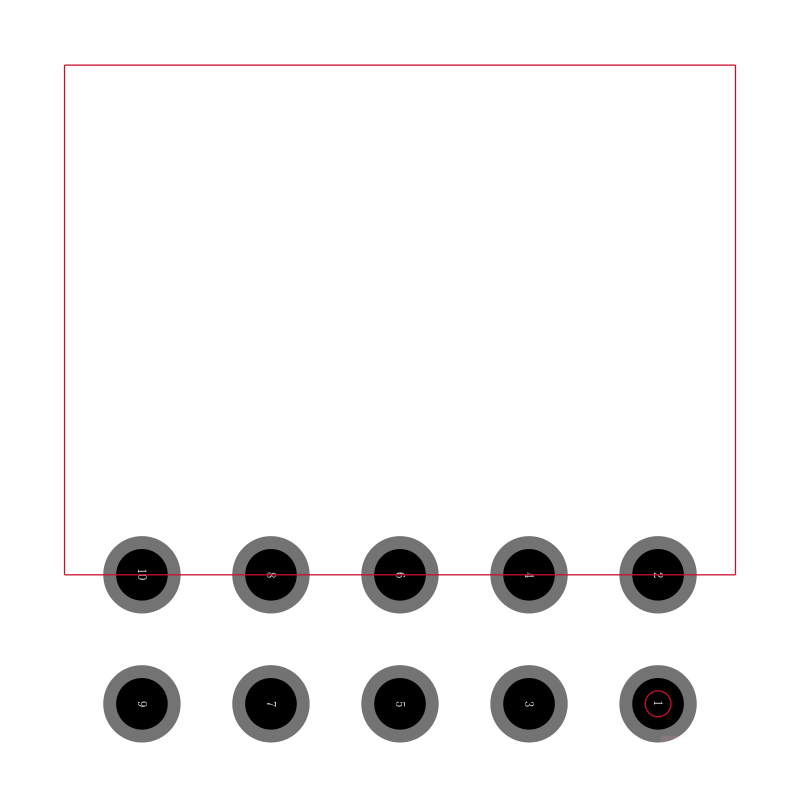

SSW-105-02-T-D-RA引脚图与封装图
