SSM2302CPZ-R2参数规格_中文资料_数据手册PDF

SSM2302CPZ-R2概述

滤波的高效D类立体声音频放大器 Filterless High Efficiency Class-D Stereo Audio Amplifier

放大器 IC 2 通道（立体声） D 类 16-LFCSP-VQ（3x3）

得捷:
IC AMP CLASS D STER 1.4W 16LFCSP

贸泽:
音频放大器 Filterless Hi Eff 1.4 W Class-D

艾睿:
Audio Amp Speaker 2-CH Stereo 1.53W Class-D 16-Pin LFCSP EP T/R

Chip1Stop:
Audio Amp Speaker 2-CH Stereo 1.53W Class-D 16-Pin LFCSP EP T/R

Win Source:
IC AMP CLASS D STER 1.4W 16LFCSP / Amplifier IC 2-Channel Stereo Class D 16-LFCSP-VQ 3x3

SSM2302CPZ-R2中文资料参数规格

技术参数

供电电流 6.60 mA

电路数 1

静态电流 8.00 mA

输出功率 1.2 W

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5V

电源电压Max 5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 LFCSP-16

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.83 mm

封装 LFCSP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

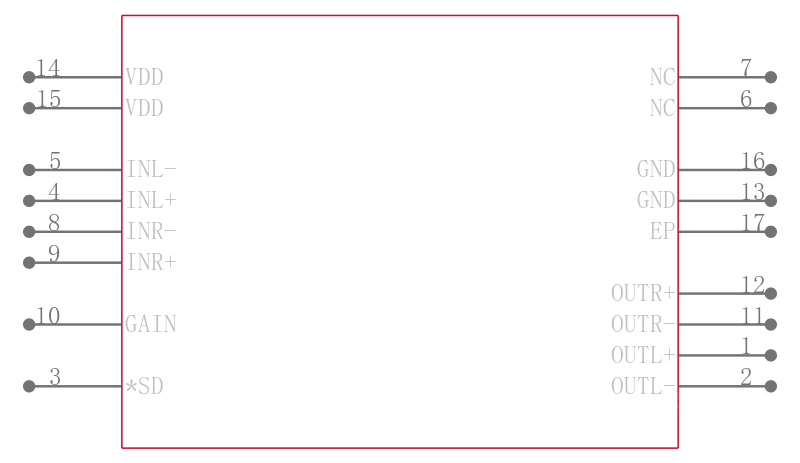

SSM2302CPZ-R2引脚图与封装图

在线购买SSM2302CPZ-R2

型号： SSM2302CPZ-R2

描述：滤波的高效D类立体声音频放大器 Filterless High Efficiency Class-D Stereo Audio Amplifier

替代型号SSM2302CPZ-R2
