S7071-46R

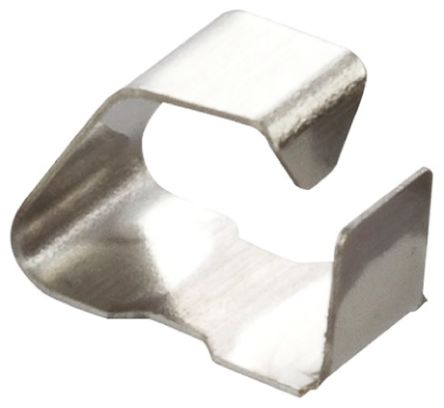

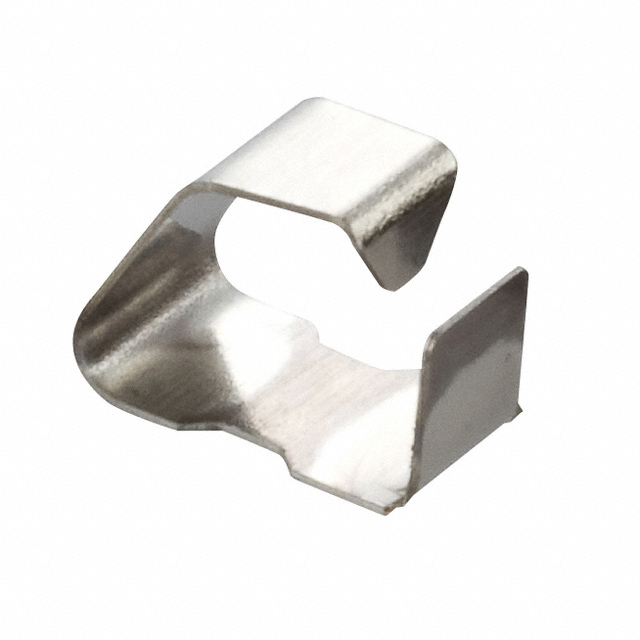

HARWIN  S7071-46R  连接器配件, 表面安装, 弹簧, 2.5mm高, Shield Finger, PCB Shielding and Grounding Applications

EZ Boardware 表面安装弹簧触点，S 型

此系列的 EZ Boardware S 型表面安装弹簧触点旨在提供多方向触点。

装有弹簧意味着这些 EZ Boardware S 型表面安装触点保持正向力，从而实现稳定的电气性能。 EZ Boardware 表面安装 S 型触点按照 EIA-481-2 进行封装。 有关 EZ Boardware S 型表面安装触点的小印迹面积的详细信息，请参见表格。

弹簧触点屏蔽手指和压力触点的详细信息

---

**库存号** | **制造商部件号** | **额定电流** | **标准高度** | **工作高度** | **最小工作高度** | **PAD 布局** | **材料** | **电镀**

788-4886 | S7071-42R | 5 A | 2.5 mm | 2.1 mm | 1.8 mm | 3.9 x 2.4 mm | 钛铜合金，0.1 mm 厚 | 整体镀镍，支脚区域镀锡

788-4880 | S7081-42R | 4 A | 2.75 mm | 2.1 mm | 1.7 mm | 6.65 x 3.6 mm | 钛铜合金，0.15 mm 厚 | 整体镀镍，触点区域镀薄金，支脚区域镀锡

788-4899 | S9001-46R | 2 A | 4.85 mm | 参见附图 | 参见附图 | 3.4 x3.4 mm | 不锈钢 | 整体镀锡
