7W SQM7 系列TE Connectivity SQ 系列高功率电阻器具有良好的非碱性陶瓷芯，包含在陶瓷外壳中并用无机硅胶填充物密封。 这使得 SQ 系列具有高绝缘电阻、低表面温度、极好的 TCR 和完全耐火结构。 SQ 系列电阻器特别适合要求高效热性能的任何应用。防火 70°C 时的额定功率为 7W 电阻器标有阻值 最高过载电压 1000V 工作电压 500V 适合于小批量生产、开发和研发部门 Power at 70°C | 7W ---|--- Resistance Tolerance | ±5% Temperature Coefficient | ±300ppm/°C Operating Temperature | -55°C → +275°C Working Voltage Maximum | 500V Voltage Withstand | 1000Vac 1 Min. Overload Voltage Maximum | 1000V Max. Insulating Resistance | 1000MΩ Length | 9 mm Width | 13 mm Height | 39 mm Lead Diameter | 0.8 mm
7W SQM7 系列
SQ 系列高功率器具有良好的非碱性陶瓷芯，包含在陶瓷外壳中并用无机硅胶填充物密封。 这使得 SQ 系列具有高绝缘电阻、低表面温度、极好的 TCR 和完全耐火结构。 SQ 系列电阻器特别适合要求高效热性能的任何应用。
防火
70°C 时的额定功率为 7W
电阻器标有阻值
最高过载电压 1000V
工作电压 500V
适合于小批量生产、开发和研发部门
Power at 70°C | 7W
---|---
Resistance Tolerance | ±5%
Temperature Coefficient | ±300ppm/°C
Operating Temperature | -55°C → +275°C
Working Voltage Maximum | 500V
Voltage Withstand | 1000Vac 1 Min.
Overload Voltage Maximum | 1000V Max.
Insulating Resistance | 1000MΩ
Length | 9 mm
Width | 13 mm
Height | 39 mm
Lead Diameter | 0.8 mm
额定电压DC 500 V
容差 ±5 %
额定功率 7 W
电阻 10 kΩ
阻值偏差 ±5 %
工作温度Max 250 ℃
工作温度Min -55 ℃
额定电压 500 V

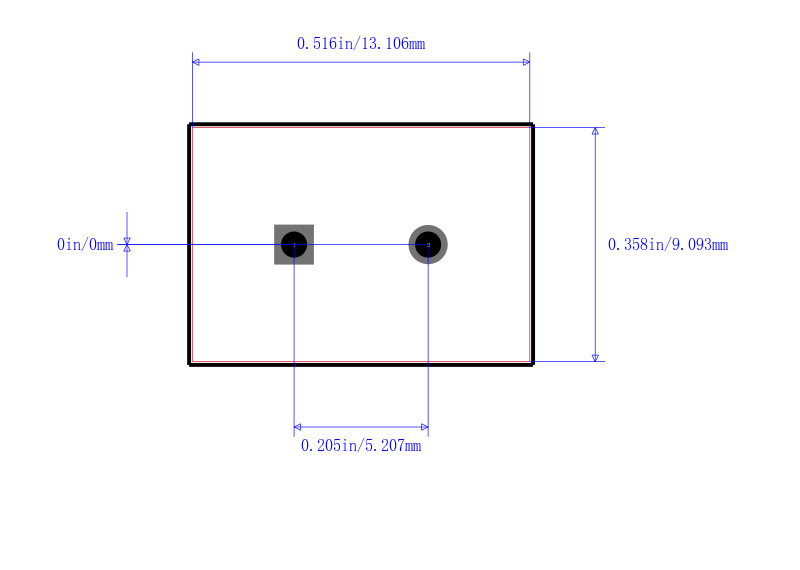

安装方式 Radial
封装 径向引线
长度 13 mm
宽度 9.00 mm
高度 39 mm
脚长度 3.5 mm
封装 径向引线
工作温度 -55℃ ~ 250℃
温度系数 ±300 ppm/℃
产品生命周期 Active
包装方式 Box
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8533210080
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SQMR710KJ TE Connectivity 泰科 | 当前型号 | 当前型号 |
1623783-1 泰科 | 类似代替 | SQMR710KJ和1623783-1的区别 |
SQMR510KJ 泰科 | 功能相似 | SQMR710KJ和SQMR510KJ的区别 |
SQM7-10KJI TT Electronics/Welwyn | 功能相似 | SQMR710KJ和SQM7-10KJI的区别 |
