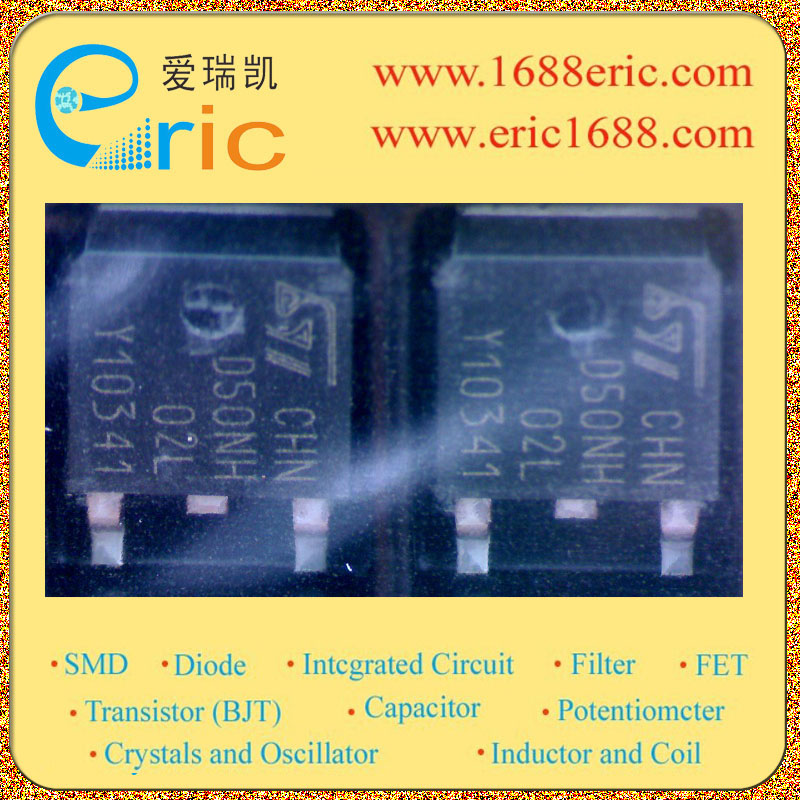

N沟道24V - 0.0085ohm - 50A - DPAK / IPAK的STripFET TM III功率MOSFET N-channel 24V - 0.0085ohm - 50A - DPAK/IPAK STripFET TM III Power MOSFET
最大源漏极电压Vds Drain-Source Voltage| 30V \---|--- 最大栅源极电压Vgs± Gate-Source Voltage| 16V 最大漏极电流Id Drain Current| 4A 源漏极导通电阻ΩRds DΩ/Ohmain-SouΩ/Ohmce On-State Ω/Ohmesistance| 0.0110Ω/OhmΩ/Ohm @2A,10V 开启电压Vgs(th) Gate-Source Threshold Voltage| 1V 耗散功率Pd Power Dissipation| 80W Description & Applications| TYPICAL RDSon = 3.3 Ω EXTREMELY HIGH dv/dt CAPABILITY 100% AVALANCHE TESTED VERY LOW INTRINSIC CAPACITANCES GATE CHARGE MINIMIZED 描述与应用| 典型的RDS(on)=3.3Ω 非常高的dv/ dt能力 100%雪崩测试 非常低的固有电容 栅极电荷最小化
得捷:
MOSFET N-CH 24V 50A DPAK
贸泽:
MOSFET N Ch 24V 0.0085 OHM 50A
Win Source:
MOSFET N-CH 24V 50A DPAK
额定电压DC 24.0 V
额定电流 50.0 A
通道数 1
漏源极电阻 10.5 mΩ
极性 N-Channel
耗散功率 60 W
漏源极电压Vds 24 V
漏源击穿电压 24 V
连续漏极电流Ids 50.0 A
上升时间 130 ns
输入电容Ciss 1400pF @25VVds
额定功率Max 60 W
下降时间 16 ns
工作温度Max 175 ℃
工作温度Min 55 ℃
耗散功率Max 60W Tc
安装方式 Surface Mount
封装 TO-252-3
长度 6.6 mm
宽度 6.2 mm
高度 2.4 mm
封装 TO-252-3
工作温度 -55℃ ~ 175℃ TJ
产品生命周期 Obsolete
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
STD50NH02LT4 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
STD55NH2LLT4 意法半导体 | 类似代替 | STD50NH02LT4和STD55NH2LLT4的区别 |
NTD60N02R-1G 安森美 | 功能相似 | STD50NH02LT4和NTD60N02R-1G的区别 |
NTD60N02RT4 安森美 | 功能相似 | STD50NH02LT4和NTD60N02RT4的区别 |
