SN74HC74NG4参数规格_中文资料_数据手册PDF

SN74HC74NG4概述

TEXAS INSTRUMENTS SN74HC74NG4 触发器, 清零和预设, 5.2 mA, DIP, 14 引脚

触发器 2 元件 D 型 1 位正边沿 14-DIP（0.300"，7.62mm）

得捷:
IC FF D-TYPE DUAL 1BIT 14DIP

e络盟:
触发器, 清零和预设, 74HC74, D, 5 MHz, 5.2 mA, DIP

Newark:
# TEXAS INSTRUMENTS SN74HC74NG4 IC, D-TYPE FLIP-FLOP, 74HC74, DIP14

Win Source:
IC FF D-TYPE DUAL 1BIT 14DIP / Flip Flop 2 Element D-Type 1 Bit Positive Edge 14-DIP 0.300", 7.62mm

SN74HC74NG4中文资料参数规格

技术参数

频率 5 MHz

电源电压DC 2.00V min

输出电流 5.2 mA

针脚数 14

时钟频率 60 MHz

输入电容 3 pF

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Each

制造应用热管理, 成像, 视频和目视, 传感与仪器, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

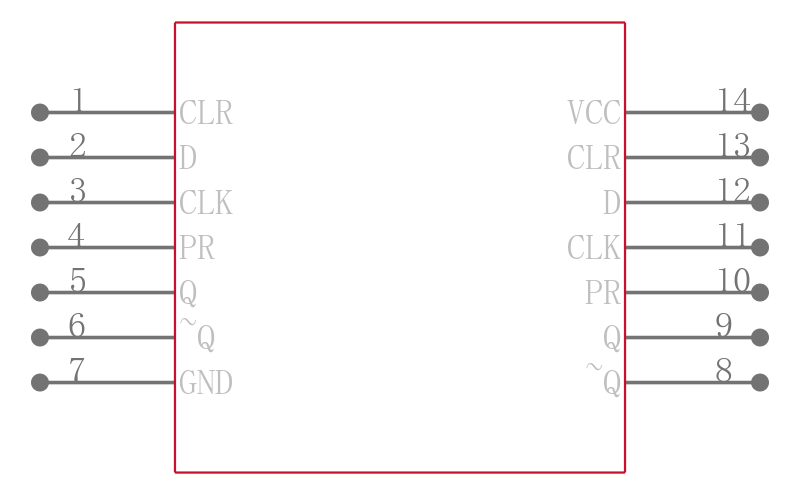

SN74HC74NG4引脚图与封装图

在线购买SN74HC74NG4

型号： SN74HC74NG4

描述：TEXAS INSTRUMENTS SN74HC74NG4 触发器, 清零和预设, 5.2 mA, DIP, 14 引脚

替代型号SN74HC74NG4
