ST1-DC12V概述

RELAY PWR DPST-OC 8A 12V PC MNT

RELAY GEN PURPOSE DPST 8A 12V

得捷:
RELAY GEN PURPOSE DPST 8A 12V

ST1-DC12V中文资料参数规格

技术参数

额定电压DC 30.0 V

额定电流 8.00 A

额定功率 240 mW

触点类型 SPST

触点额定电流 8.00 A

线圈电压 12 VDC

线圈电流 20.0 mA

线圈电阻 600 Ω

线圈功率 240 mW

封装参数

安装方式 Through Hole

外形尺寸

长度 31.0 mm

宽度 14.0 mm

高度 11.3 mm

物理参数

触点材质 Silver Alloy

工作温度 -40℃ ~ 60℃

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

ST1-DC12V引脚图与封装图

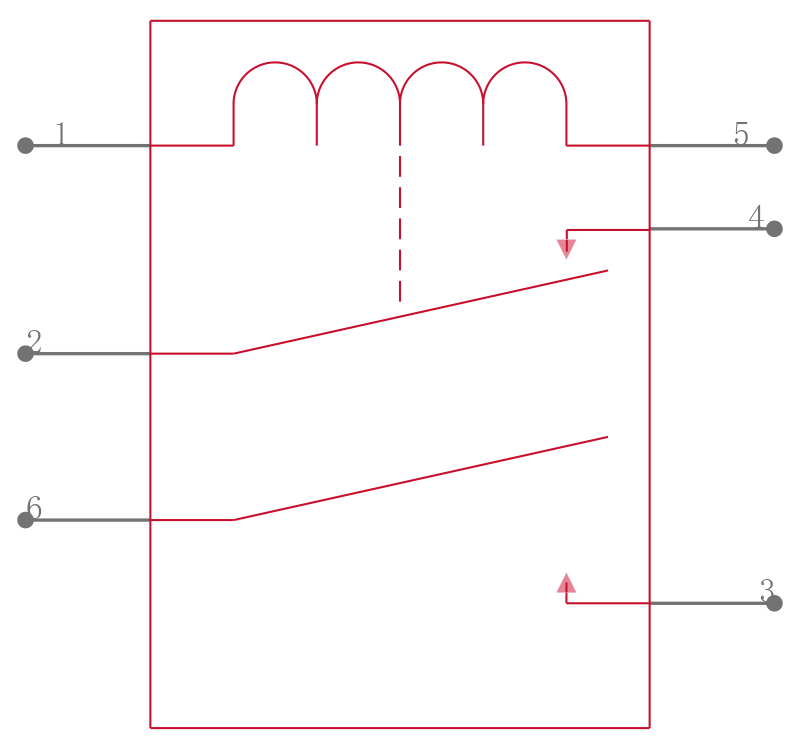

ST1-DC12V引脚图

ST1-DC12V封装图

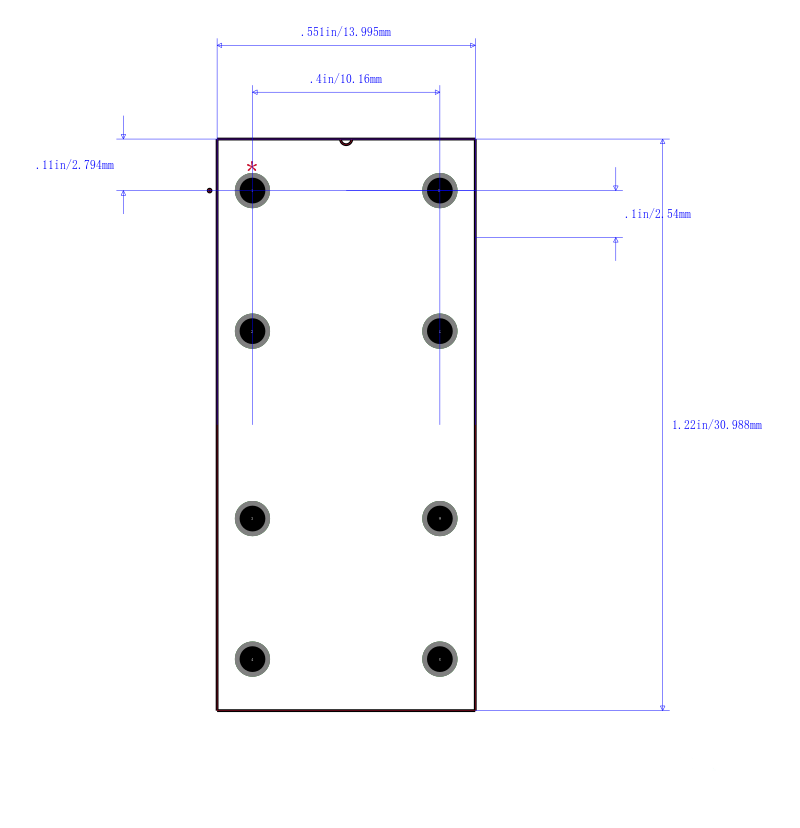

ST1-DC12V封装焊盘图

在线购买ST1-DC12V

型号： ST1-DC12V

制造商： Panasonic 松下

描述：RELAY PWR DPST-OC 8A 12V PC MNT

替代型号ST1-DC12V

型号/品牌

代替类型

替代型号对比

ST1-DC12V

Panasonic 松下

当前型号

当前型号

ST1-DC12V-F

松下

功能相似

ST1-DC12V和ST1-DC12V-F的区别
