S8B-PH-SM3-TB参数规格_中文资料_数据手册PDF

S8B-PH-SM3-TB概述

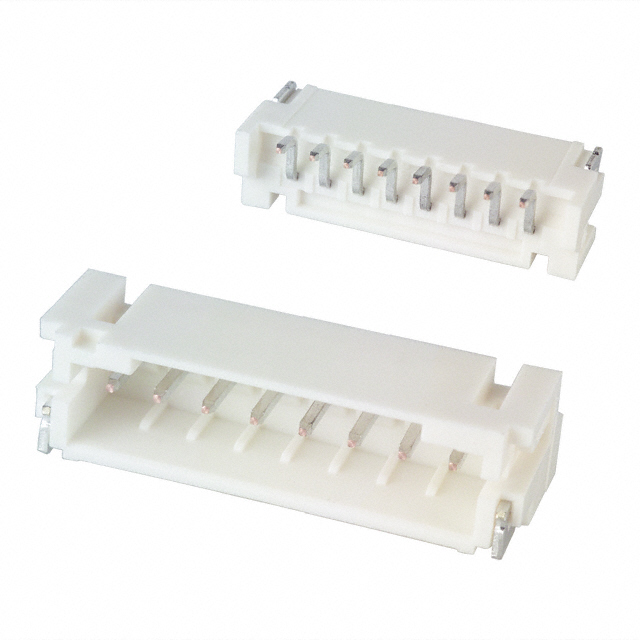

CONN HEADER PH SIDE 8POS 2MM SMD

针座表面贴装，直角 8 位置 0.079"（2.00mm）

得捷:
CONN HEADER SMD R/A 8POS 2MM

CDI:
ShroudedHeader, SM, Side Entry, 8Circuit, 2.0mmPitch

S8B-PH-SM3-TB中文资料参数规格

技术参数

触点数 8

极性 Male

触点电镀 Tin Lead

额定电流 2 A

排数 1

针脚数 8

额定电压 100 V

封装参数

安装方式 Surface Mount

引脚间距 2.00 mm

外形尺寸

长度 19.9 mm

宽度 7.60 mm

高度 5.50 mm

引脚间距 2.00 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -25℃ ~ 85℃

外壳材质 Nylon

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买S8B-PH-SM3-TB

型号： S8B-PH-SM3-TB

制造商： JST 日本压着端子

描述：CONN HEADER PH SIDE 8POS 2MM SMD

立即咨询

替代型号S8B-PH-SM3-TB

型号/品牌	代替类型	替代型号对比
S8B-PH-SM3-TB JST 日本压着端子	当前型号	当前型号
S8B-PH-SM4-TBLFSN 日本压着端子	功能相似	S8B-PH-SM3-TB和S8B-PH-SM4-TBLFSN的区别

型号/品牌

代替类型

替代型号对比

S8B-PH-SM3-TB

JST 日本压着端子

当前型号

S8B-PH-SM4-TBLFSN

日本压着端子

功能相似

S8B-PH-SM3-TB和S8B-PH-SM4-TBLFSN的区别
