SSW-113-01-G-D参数规格_中文资料_数据手册PDF

SSW-113-01-G-D概述

SAMTEC SSW-113-01-G-D 板至板连接, SSW系列, 26 触点, 插座, 2.54 mm, 通孔安装, 2 排

是一款 26极 2排 2.54mm 通孔 SQ柱插座条, 20µ英寸 0.51µm镀金磷青铜触芯, LCP绝缘体。SSW系列直引脚插座条可兼容DW, EW, HCMD, HCMS, HHSC, HMTSW, HTSS, HT

.: 5.7A额定电流

.: Lead-free solderable

.: 10mR接触电阻

.: 0.145英寸 3.68mm至0.250英寸 6.35mm插入深度

.: 标准和低插入力触芯, 标准焊接尾部

.: 磷青铜触芯材料

SSW-113-01-G-D中文资料参数规格

技术参数

触点数 26

极性 Female

触点电镀 Gold

额定电流 5.7A/触头

排数 2

针脚数 26

拔插次数 100

额定电流Max 5.7A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 33.53 mm

宽度 4.95 mm

高度 8.51 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

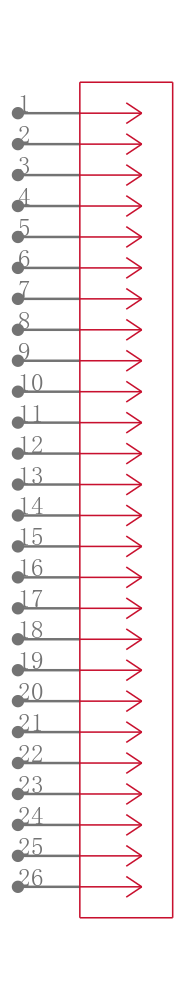

SSW-113-01-G-D引脚图与封装图
