SN74LVCH244ADBQRG4参数规格_中文资料_数据手册PDF

SN74LVCH244ADBQRG4概述

八路缓冲器/驱动八路缓冲器/驱动器 OCTAL BUFFERS/DRIVERS OCTAL BUFFERS/DRIVERS

DESCRIPON

The SN54LVCH244A octal buffer/line driver is designed for 2.7-V to 3.6-V VCC operation, and the SN74LVCH244A octal buffer/line driver is designed for 1.65-V to 3.6-V VCC operation.

艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SSOP T/R

Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SSOP T/R

SN74LVCH244ADBQRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

通道数 8

传送延迟时间 6.50 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

封装 SSOP-20

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

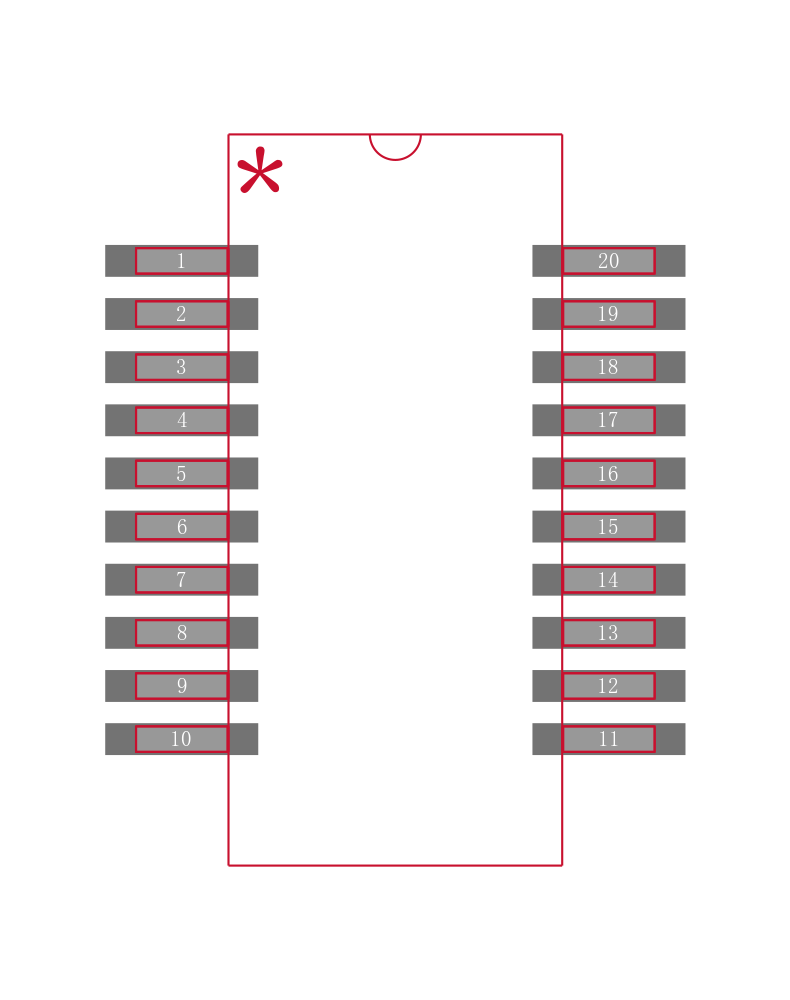

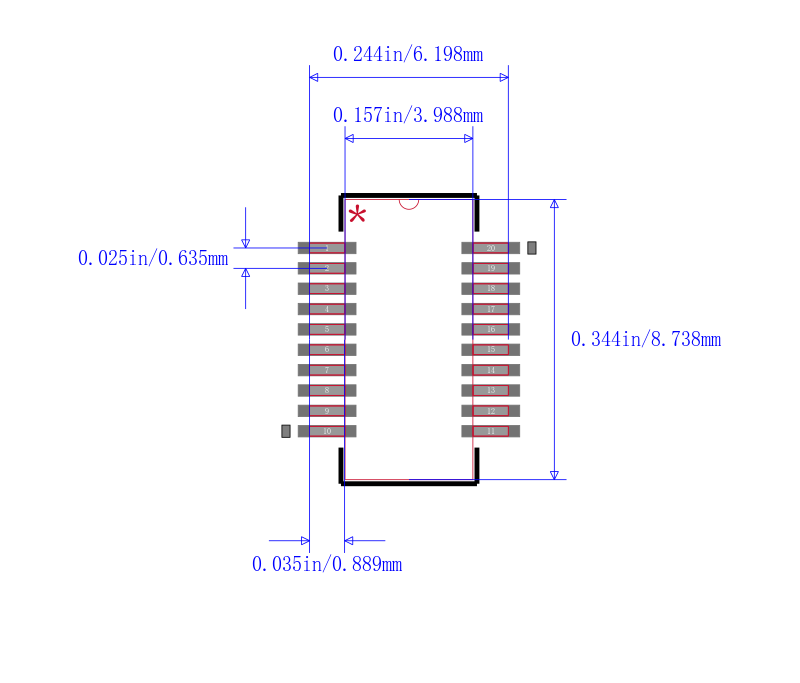

SN74LVCH244ADBQRG4引脚图与封装图

在线购买SN74LVCH244ADBQRG4

型号： SN74LVCH244ADBQRG4

制造商： TI 德州仪器

描述：八路缓冲器/驱动八路缓冲器/驱动器 OCTAL BUFFERS/DRIVERS OCTAL BUFFERS/DRIVERS

立即咨询

替代型号SN74LVCH244ADBQRG4

型号/品牌	代替类型	替代型号对比
SN74LVCH244ADBQRG4 TI 德州仪器	当前型号	当前型号
SN74LVCH244APW 德州仪器	完全替代	SN74LVCH244ADBQRG4和SN74LVCH244APW的区别
SN74LVC244ADBR 德州仪器	类似代替	SN74LVCH244ADBQRG4和SN74LVC244ADBR的区别
SN74AHC244PWR 德州仪器	功能相似	SN74LVCH244ADBQRG4和SN74AHC244PWR的区别
