SN74HC20NSRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.20 mA
电路数 2
传送延迟时间 24.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP-14
外形尺寸
封装 SOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

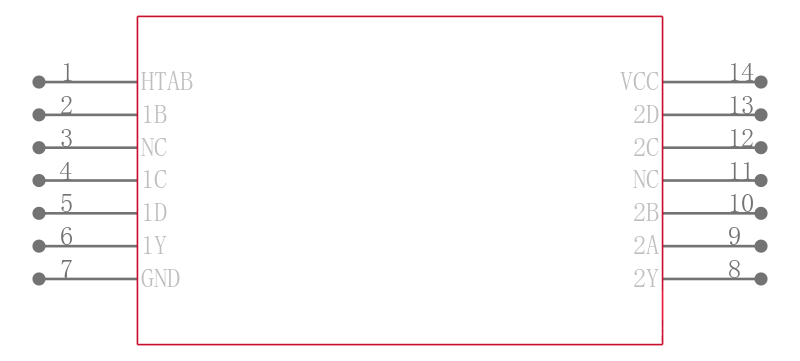

SN74HC20NSRE4引脚图与封装图
在线购买SN74HC20NSRE4
替代型号SN74HC20NSRE4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC20NSRE4 TI 德州仪器 | 当前型号 | 当前型号 |
TC74HC20AFF 东芝 | 类似代替 | SN74HC20NSRE4和TC74HC20AFF的区别 |
