SN74LVC374APWG4参数规格_中文资料_数据手册PDF

SN74LVC374APWG4中文资料参数规格

技术参数

频率 100 MHz

电源电压DC 2.00V ~ 3.60V

输出接口数 8

输出电流 24.0 mA

电路数 8

位数 8

传送延迟时间 8.50 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

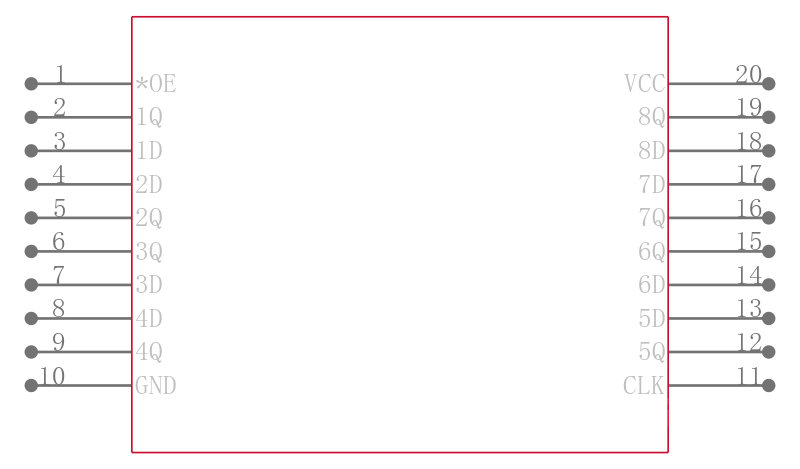

SN74LVC374APWG4引脚图与封装图

在线购买SN74LVC374APWG4

型号： SN74LVC374APWG4

制造商： TI 德州仪器

描述：八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

替代型号SN74LVC374APWG4
