SN74ACT10DRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 24.0 mA
位数 3
传送延迟时间 10.0 ns
电压波节 5.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead

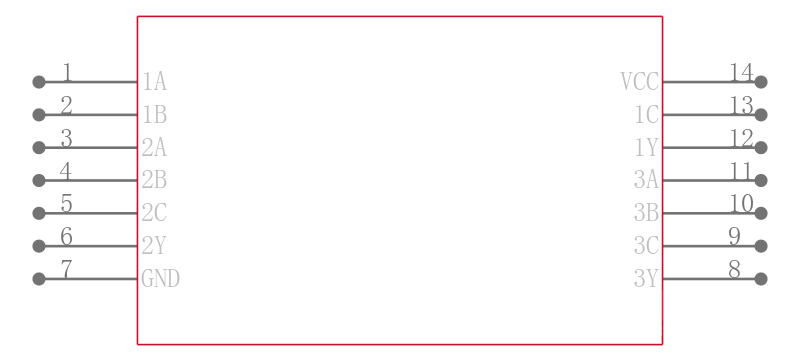

SN74ACT10DRG4引脚图与封装图
在线购买SN74ACT10DRG4
替代型号SN74ACT10DRG4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ACT10DRG4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74ACT10DR 德州仪器 | 完全替代 | SN74ACT10DRG4和SN74ACT10DR的区别 |
SN74ACT10DRE4 德州仪器 | 完全替代 | SN74ACT10DRG4和SN74ACT10DRE4的区别 |
SN74ACT10NSR 德州仪器 | 完全替代 | SN74ACT10DRG4和SN74ACT10NSR的区别 |
