四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES
description/ordering information
The ’AHCT00 devices perform the Boolean function Y = A • B or Y = A + B in positive logic.
Inputs Are TTL-Voltage Compatible
Latch-Up Performance Exceeds 250 mA Per JESD 17
ESD Protection Exceeds JESD 22
− 2000-V Human-Body Model A114-A
− 200-V Machine Model A115-A
贸泽:
Logic Gates Quad 2 Input pos NAND gates
Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin TVSOP T/R
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 8.00 mA
位数 4
传送延迟时间 9.00 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 14

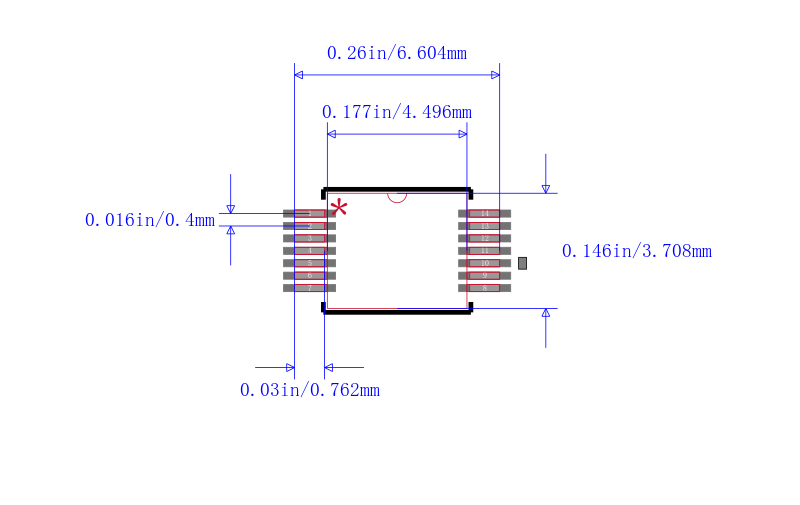

封装 TVSOP-14
长度 3.6 mm
宽度 4.4 mm
高度 1.05 mm
封装 TVSOP-14
工作温度 40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74AHCT00DGVRG4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74AHCT00PWR 德州仪器 | 类似代替 | SN74AHCT00DGVRG4和SN74AHCT00PWR的区别 |
SN74AHCT00PW 德州仪器 | 类似代替 | SN74AHCT00DGVRG4和SN74AHCT00PW的区别 |
SN74AHCT00DGVR 德州仪器 | 类似代替 | SN74AHCT00DGVRG4和SN74AHCT00DGVR的区别 |
