SN74HC27NE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.20 mA
位数 3
传送延迟时间 20.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

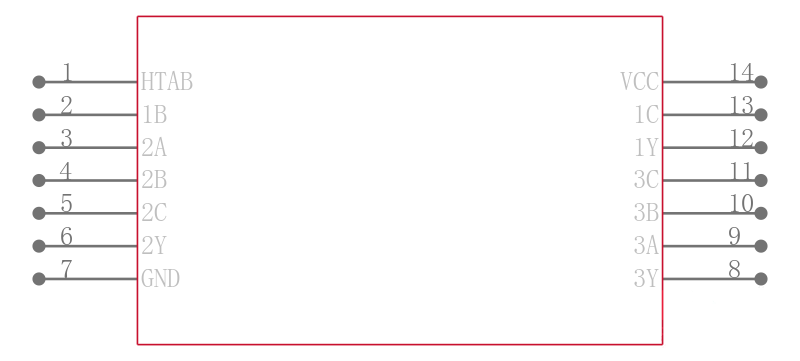

SN74HC27NE4引脚图与封装图
在线购买SN74HC27NE4
替代型号SN74HC27NE4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC27NE4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC02N 德州仪器 | 类似代替 | SN74HC27NE4和SN74HC02N的区别 |
SN74HC27N 德州仪器 | 类似代替 | SN74HC27NE4和SN74HC27N的区别 |
CD74HC02E 德州仪器 | 类似代替 | SN74HC27NE4和CD74HC02E的区别 |
