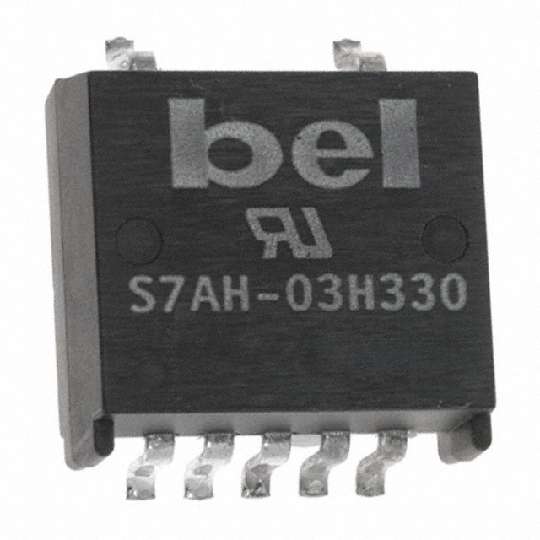

S7AH-03H330R图片2

S7AH-03H330R图片3

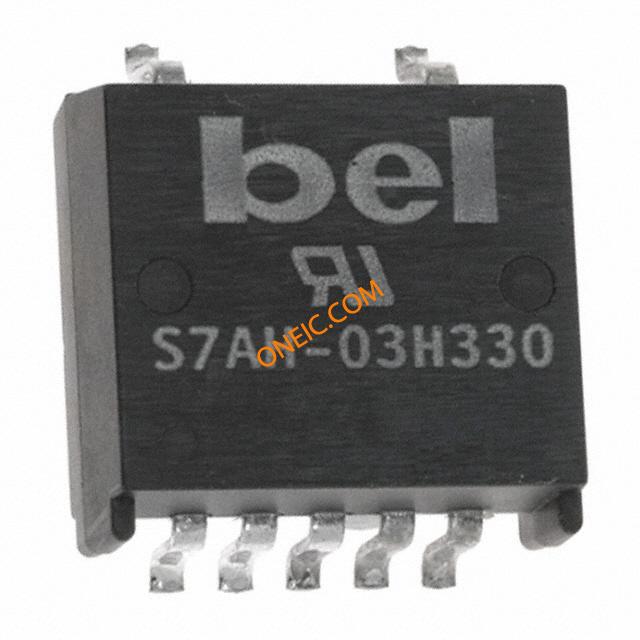

S7AH-03H330R图片4

S7AH-03H330R概述

CONV DC-DC 3A 3.3V OUTPUT SMD

非隔离 PoL 模块直流转换器 1 输出 3.3V - - 3A 4.9V - 32V 输入

得捷:
DC DC CONVERTER 3.3V 10W

S7AH-03H330R中文资料参数规格

技术参数

频率 300 kHz

额定功率 10 W

输出接口数 1

输出电压 3.30 V

输入电压Max 32 V

输入电压Min 4.9 V

输出电流Max 3 A

额定功率Max 10 W

封装参数

安装方式 Surface Mount

封装 SMD-7

外形尺寸

长度 17.8 mm

宽度 15.2 mm

高度 8.13 mm

封装 SMD-7

物理参数

重量 5.10 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 ITE（商业）

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

S7AH-03H330R引脚图与封装图

S7AH-03H330R引脚图

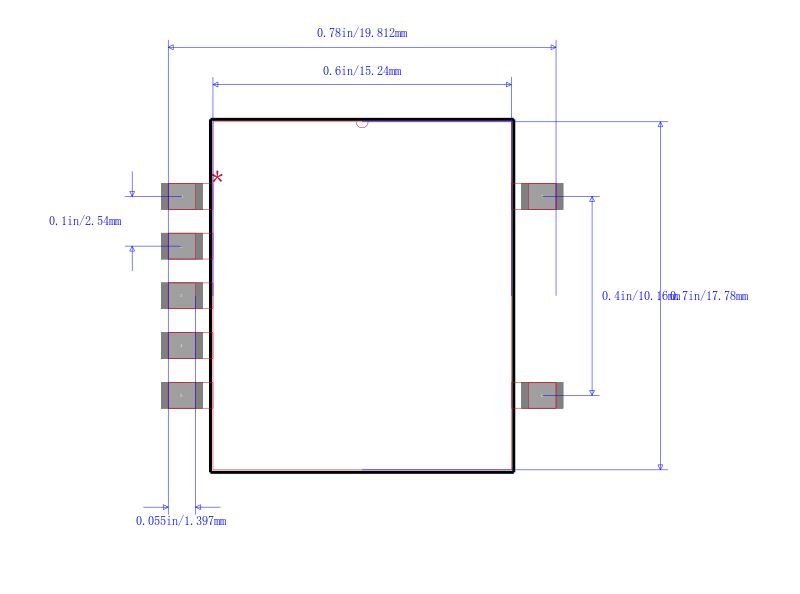

S7AH-03H330R封装图

S7AH-03H330R封装焊盘图

在线购买S7AH-03H330R

型号： S7AH-03H330R

制造商： BEL Fuse 百富电子

描述：CONV DC-DC 3A 3.3V OUTPUT SMD

替代型号S7AH-03H330R

型号/品牌	代替类型	替代型号对比
S7AH-03H330R BEL Fuse 百富电子	当前型号	当前型号
SRAH-03H330R 百富电子	完全替代	S7AH-03H330R和SRAH-03H330R的区别
SRAH-03H3300 百富电子	完全替代	S7AH-03H330R和SRAH-03H3300的区别
S7AH-03H330 百富电子	功能相似	S7AH-03H330R和S7AH-03H330的区别
