SBC 系列 7W，轴向有卓越电和机械特点的防火线绕电阻器玻璃纤维核上的 阻抗电线伤口和一个陶瓷体上起保护作用把好热特点与高绝缘电阻结合起来，给好自然的保护 引线长度允许垂直或水平安装。 70°C 时功率 | 7W ---|--- 电阻容差 | 6.8Ω ± 5% 温度系数 | 工作温度 | \- 55 ° C → +250 ° C 最大持续电压 | √PR 介电强度 | 2000 Vms 绝缘电阻 | >10000MΩ 长度 | 38 mm 宽度 | 7 mm 高度 | 8mm 引线直径 | 0.8 mm ### 陶瓷线绕，轴向 - 1W 到 17W### 陶瓷 Wirewound，轴向 - 1W 到 17W

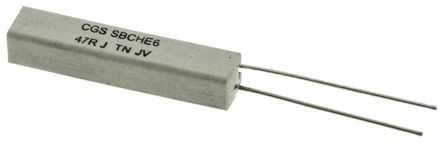

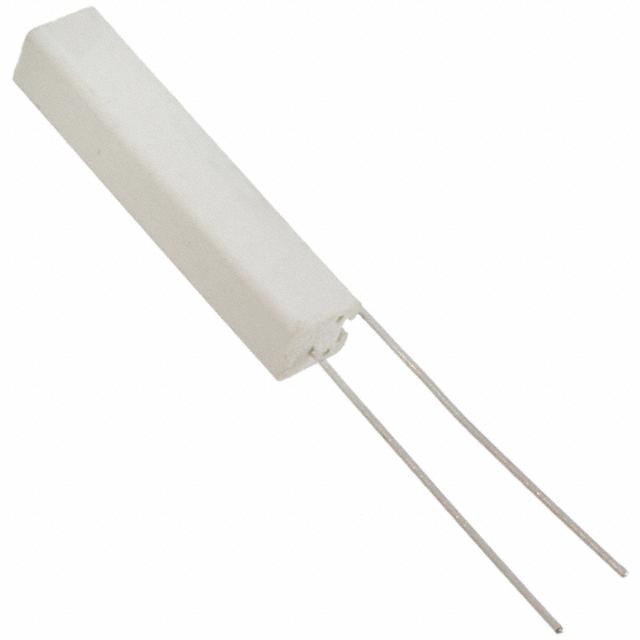

SBC 系列 7W，轴向
有卓越电和机械特点的防火线绕器玻璃纤维核上的
阻抗电线伤口和一个陶瓷体上起保护作用把好热特点与高绝缘电阻结合起来，给好自然的保护
引线长度允许垂直或水平安装。
70°C 时功率 | 7W
---|---
电阻容差 | <6.8Ω ± 10%，>6.8Ω ± 5%
温度系数 | <22Ω ± 400ppm/°C，≥22Ω ± 200ppm/°C
工作温度 | \- 55 ° C → +250 ° C
最大持续电压 | √PR
介电强度 | 2000 Vms
绝缘电阻 | >10000MΩ
长度 | 38 mm
宽度 | 7 mm
高度 | 8mm
引线直径 | 0.8 mm
额定电压DC 18.1 V
容差 ±5 %
额定功率 7 W
电阻 47 Ω
阻值偏差 ±5 %
工作温度Max 350 ℃
工作温度Min -55 ℃
额定电压 18.1 V
安装方式 Through Hole
引脚数 2
封装 轴向引线
长度 38 mm
宽度 7 mm
高度 8 mm
脚长度 30 mm
封装 轴向引线
工作温度 -55℃ ~ 350℃
温度系数 ±200 ppm/℃
产品生命周期 Active
包装方式 Bulk
制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SBCHE647RJ TE Connectivity 泰科 | 当前型号 | 当前型号 |
SQP7S-47RJB15 TT Electronics/Welwyn | 功能相似 | SBCHE647RJ和SQP7S-47RJB15的区别 |
