SSW-120-01-T-D参数规格_中文资料_数据手册PDF

SSW-120-01-T-D概述

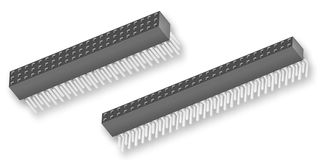

SAMTEC SSW-120-01-T-D 板至板连接, SSW系列, 40 触点, 插座, 2.54 mm, 通孔安装, 2 排

是一款 40极 2排 2.54mm 通孔 SQ柱插座带, 镀雾锡磷青铜触芯, LCP绝缘体。SSW系列直引脚插座条可兼容DW, EW, HCMD, HCMS, HHSC, HMTSW, HTSS, HTSW, HW-SM, H

.: 5.7A额定电流

.: 无铅焊接

.: 10mR接触电阻

.: 0.145英寸 3.68mm至0.250英寸 6.35mm插入深度

.: 标准和低插入力触芯, 标准焊接尾部

.: 磷青铜触芯材料

SSW-120-01-T-D中文资料参数规格

技术参数

触点数 40

极性 Female

触点电镀 Tin

额定电流 5.7A/触头

排数 2

针脚数 40

接触电阻 10.0 mΩ

拔插次数 100

额定电流Max 4.7A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 51.3 mm

宽度 4.95 mm

高度 8.51 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买SSW-120-01-T-D

型号： SSW-120-01-T-D

制造商： Samtec 申泰电子

描述：SAMTEC SSW-120-01-T-D 板至板连接, SSW系列, 40 触点, 插座, 2.54 mm, 通孔安装, 2 排

立即咨询

替代型号SSW-120-01-T-D

型号/品牌	代替类型	替代型号对比
SSW-120-01-T-D Samtec 申泰电子	当前型号	当前型号
7-534206-0 泰科	功能相似	SSW-120-01-T-D和7-534206-0的区别
2-215309-0 泰科	功能相似	SSW-120-01-T-D和2-215309-0的区别
2-534206-0 泰科	功能相似	SSW-120-01-T-D和2-534206-0的区别
