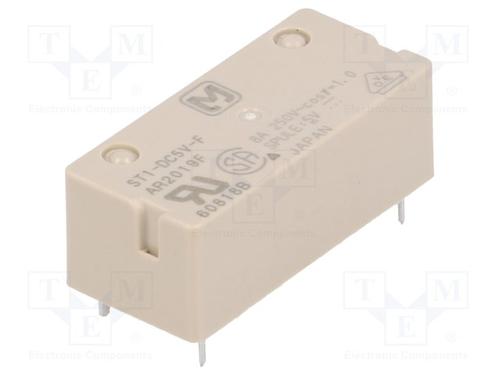

PANASONIC ELECTRIC WORKS ST1-DC5V-F 通用继电器, ST系列, 功率, 无锁定, SPST常开, SPST常闭, 5 VDC
PC Board Relay, 8 A Rated Current, 380 VAC/30 VDC, 240 mW Nom. Power Rating
* Sealed to meet the combination process of automatic wave soldering and cleaning needs
* Latching types available
* High switching capacity and high sensitivity in subminiature size 150 mW pick-up, 8 A inrush capacity 51 A for 1a1b, 35 A for 2a
* High shock and vibration resistance shock 20 G, Vibration: 10 to 55 double amplitude of 2 mm
1 Form A/1 Form B contact. Gold flash over silver alloy contact material. 0.55 " mounting hole diameter.
额定电压DC 250 V
额定电压AC 380 V
额定电流 8 A
绝缘电阻 1000 MΩ
触点类型 SPST-NO
触点额定电流 8 A
线圈电压 5 VDC
线圈电流 47.6 mA
线圈电阻 105 Ω
线圈电压DC 5 V
线圈功率 240 mW
额定功率Max 150W, 3.04KVA
开关电流Max 8 A
工作温度Max 60 ℃
工作温度Min -40 ℃
额定电压 380 VAC
安装方式 Through Hole
引脚数 6
封装 -
长度 31 mm
宽度 14 mm
高度 11.3 mm
封装 -
触点材质 Silver Tin Oxide
工作温度 -40℃ ~ 60℃
产品生命周期 Active
包装方式 Bulk
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536490050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ST1-DC5V-F Panasonic 松下 | 当前型号 | 当前型号 |
ST1-DC5V 松下 | 功能相似 | ST1-DC5V-F和ST1-DC5V的区别 |
