SJ1-42516-SMT-TR参数规格_中文资料_数据手册PDF

SJ1-42516-SMT-TR概述

Conn 2.5MM Audio Jack F 6POS Solder RA SMD 6 Terminal 1Port T/R

2.50mm（0.094"，3/32"，超微型，微型）- 耳机电话插孔立体声（4 导体，TRRS）焊接

得捷:
CONN JACK 4COND 2.5MM SMD R/A

立创商城:
SJ1-42516-SMT-TR

贸泽:
Phone Connectors audio jack, 2.5 mm, rt, 4 conductor, SMT, 2 switches, T/R package

艾睿:
Conn 2.5MM Audio Jack F 6 POS Solder RA SMD 6 Terminal 1 Port T/R

SJ1-42516-SMT-TR中文资料参数规格

技术参数

触点数 6

极性 Female

绝缘电阻 100 MΩ

针脚数 4

拔插次数 5000

额定电流Max 0.3 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压Max 16 VDC

额定电压 16 VDC

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

封装 -

外形尺寸

高度 4 mm

封装 -

物理参数

颜色 Black

触点材质 Brass, Copper Alloy

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

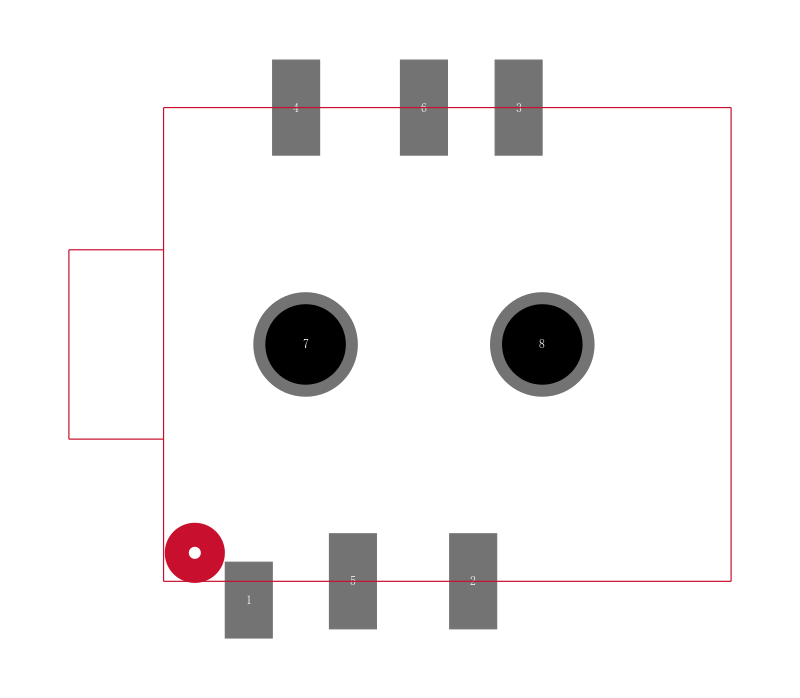

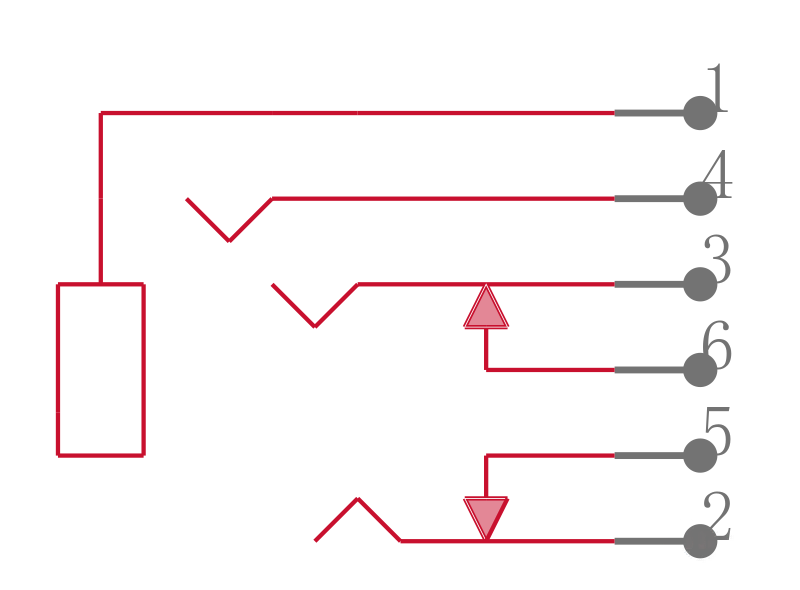

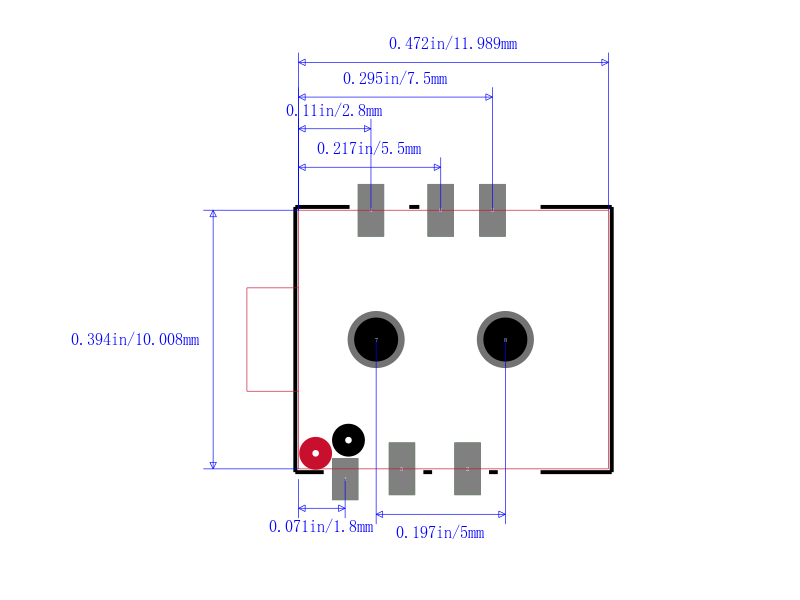

SJ1-42516-SMT-TR引脚图与封装图

在线购买SJ1-42516-SMT-TR

型号： SJ1-42516-SMT-TR

制造商： CUI

描述：Conn 2.5MM Audio Jack F 6POS Solder RA SMD 6 Terminal 1Port T/R

立即咨询

替代型号SJ1-42516-SMT-TR

型号/品牌	代替类型	替代型号对比
SJ1-42516-SMT-TR CUI	当前型号	当前型号
SJ-42516-SMT CUI	完全替代	SJ1-42516-SMT-TR和SJ-42516-SMT的区别

型号/品牌

代替类型

替代型号对比

SJ1-42516-SMT-TR

CUI

当前型号

SJ-42516-SMT

CUI

完全替代

SJ1-42516-SMT-TR和SJ-42516-SMT的区别
