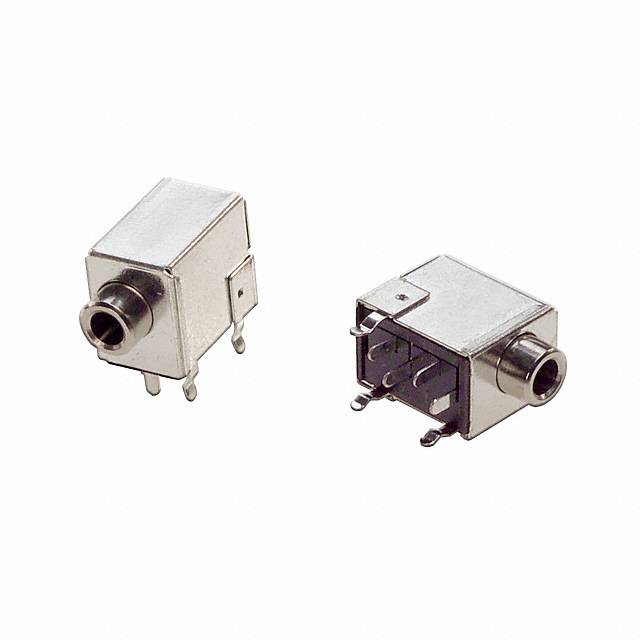

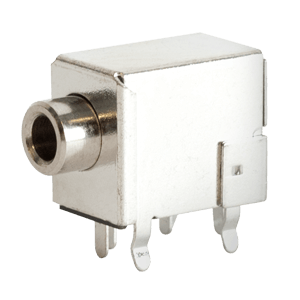

SJ1-3534NS概述
Conn 3.5MM Stereo Jack F 4POS RA Thru-Hole 4 Terminal 1Port
3.50mm（0.141"，1/8"，迷你型插头）- 耳机 电话插孔 立体声（3 导体，TRS） 焊接
得捷:
CONN JACK STEREO 3.5MM R/A
立创商城:
SJ1-3534NS
艾睿:
3.5 mm Stereo Jack, 4 Pin Right-Angle, PCB Mount, Full Shield, Metal Bushing
Chip1Stop:
audio jack, 3.5 mm, rt, stereo, through hole, 1 switch, w/ shielding
Verical:
Conn 3.5MM Audio Jack RCP 3 POS Solder RA Thru-Hole 4 Terminal 1 Port
SJ1-3534NS中文资料参数规格
技术参数
触点数 4
极性 Female
触点电镀 Tin
绝缘电阻 50 MΩ
方向 Horizontal
拔插次数 5000
安装角度 90.0 °
屏蔽 Yes
额定电流Max 0.3 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 16 VDC
额定电压 16 VDC
接触电阻Max 30 mΩ
输入电压 4.5VDC ~ 5.5VDC
封装参数
安装方式 Through Hole
封装 -
外形尺寸
高度 12.7 mm
直径 3.50 mm
封装 -
物理参数
颜色 Black
触点材质 Brass
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
