SJ1-42514参数规格_中文资料_数据手册PDF

SJ1-42514概述

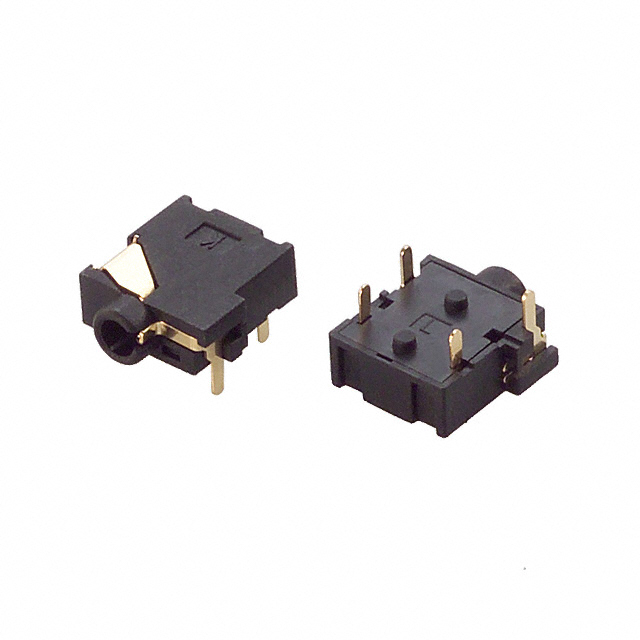

Conn 2.5MM Audio Jack F 4POS RA Thru-Hole 4 Terminal 1Port

2.50mm（0.094"，3/32"，超微型，微型）- 耳机电话插孔立体声（4 导体，TRRS）焊接

得捷:
CONN JACK 4COND 2.5MM R/A

立创商城:
SJ1-42514

艾睿:
Conn 2.5MM Audio Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port

Verical:
Conn 2.5MM Audio Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port

SJ1-42514中文资料参数规格

技术参数

触点数 4

极性 Female

触点电镀 Gold

绝缘电阻 50 MΩ

方向 Horizontal

拔插次数 5000

安装角度 90.0 °

屏蔽 No

额定电流Max 0.3 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压Max 16 VDC

额定电压 16 VDC

接触电阻Max 30 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 4 mm

直径 2.50 mm

封装 -

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass, Copper Alloy

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SJ1-42514

型号： SJ1-42514

制造商： CUI

描述：Conn 2.5MM Audio Jack F 4POS RA Thru-Hole 4 Terminal 1Port

立即咨询

替代型号SJ1-42514

型号/品牌	代替类型	替代型号对比
SJ1-42514 CUI	当前型号	当前型号
SJ-42514 CUI	完全替代	SJ1-42514和SJ-42514的区别

型号/品牌

代替类型

替代型号对比

SJ1-42514

CUI

当前型号

SJ-42514

CUI

完全替代

SJ1-42514和SJ-42514的区别
