SSW-108-01-T-D概述

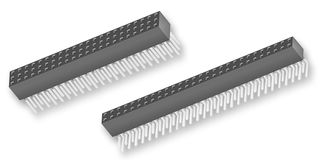

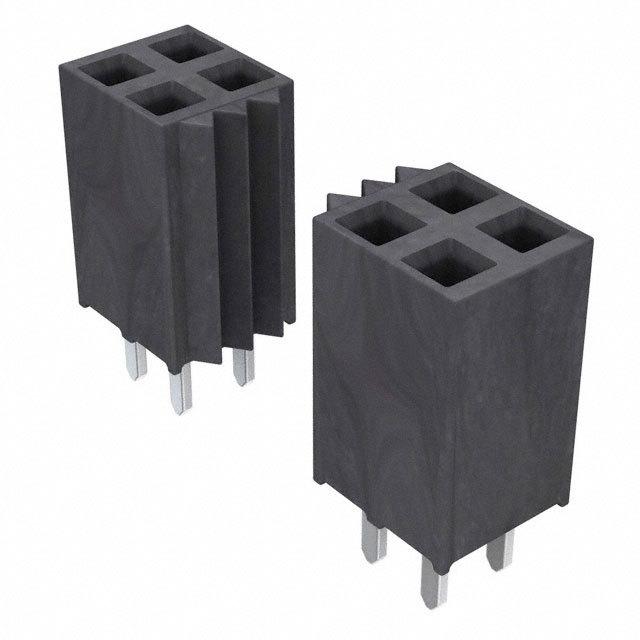

板至板连接, 2.54 mm, 16 触点, 插座, SSW Series, 通孔安装, 2 排

公司的 SSW 系列是一款 Tiger Buy 插座条。这款通孔插座条具有 0.025英寸 0.635mm方形柱插座, 可连接Samtec TSW, MTSW, MTLW, EW, ZW, TSS, ZSS, TSM, TSSH, HTSS系列。SSW系列连接器具有标准和低插入力 Tiger Buy 触芯, 标准焊接尾部。

.: 可选择1/2/3排 -S/-D/-T/-P/-Q选项

.: 2.54mm间距每排1至50个触芯, 直型

.: 镀雾锡触芯, 工作温度范围: -55°C至105°C

.: 黑色液晶聚合物 -S, -D / 黑色高温热塑性 -T绝缘体材料

.: 符合UL E111594, CSA 090871_0_000标准

.: 磷青铜触芯材料

SSW-108-01-T-D中文资料参数规格

技术参数

触点数 16

极性 Female

触点电镀 Tin

额定电流 5.7A/触头

排数 2

针脚数 16

拔插次数 100

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 20.8 mm

宽度 4.95 mm

高度 8.51 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SSW-108-01-T-D引脚图与封装图

在线购买SSW-108-01-T-D

型号： SSW-108-01-T-D

制造商： Samtec 申泰电子

描述：板至板连接, 2.54 mm, 16 触点, 插座, SSW Series, 通孔安装, 2 排
