瞬态电压抑制二极管 Transient Voltage Suppression Diodes
FEATURES
• RoHS compliant
• For surface mounted applications in order to optimize board space
• Low profile package
• Built-in strain relief
• Glass passivated junction
• Low inductance
• Excellent clamping capability
• Repetition Rateduty cycle: 0.05%
• Fast response time: typically less than 1.0ps from 0 Volts to BV min.
• Typical IR less than 1mA above 10V
• High temperature soldering: 250˚C/10 seconds at terminals
• Plastic package has Underwriters Laboratory Flammability 94V-O
额定电压DC 180 V
工作电压 180 V
额定功率 1.50 kW
击穿电压 211.5 V
电路数 1
针脚数 2
正向电压 3.5 V
耗散功率 1.5 kW
钳位电压 292 V
测试电流 1 mA
最大反向击穿电压 222 V
脉冲峰值功率 1500 W
最小反向击穿电压 201 V
击穿电压 201 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
安装方式 Surface Mount
引脚数 2

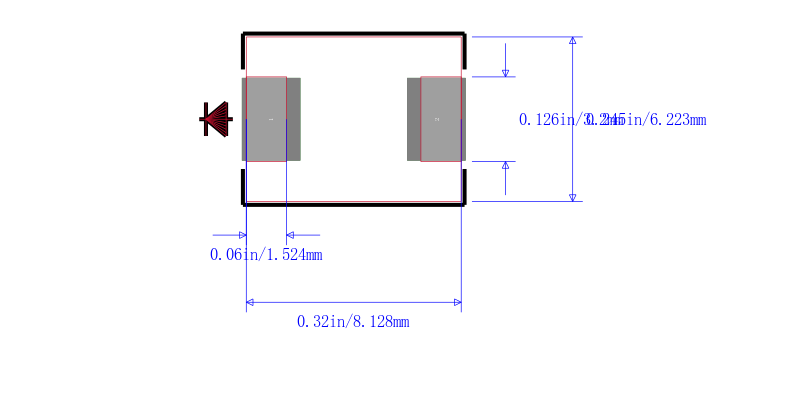

封装 DO-214AB

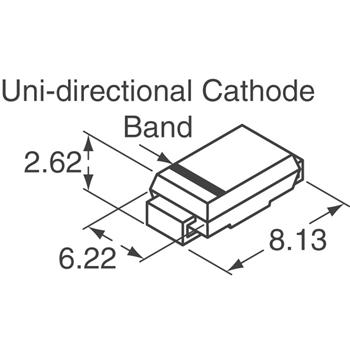

长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active

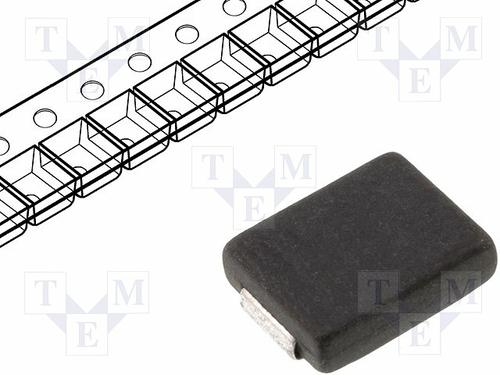

包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMCJ180A Littelfuse 力特 | 当前型号 | 当前型号 |
1.5SMC220A 力特 | 类似代替 | SMCJ180A和1.5SMC220A的区别 |
SMCJ188A-E3/57T 威世 | 功能相似 | SMCJ180A和SMCJ188A-E3/57T的区别 |
SM15T220A 意法半导体 | 功能相似 | SMCJ180A和SM15T220A的区别 |
