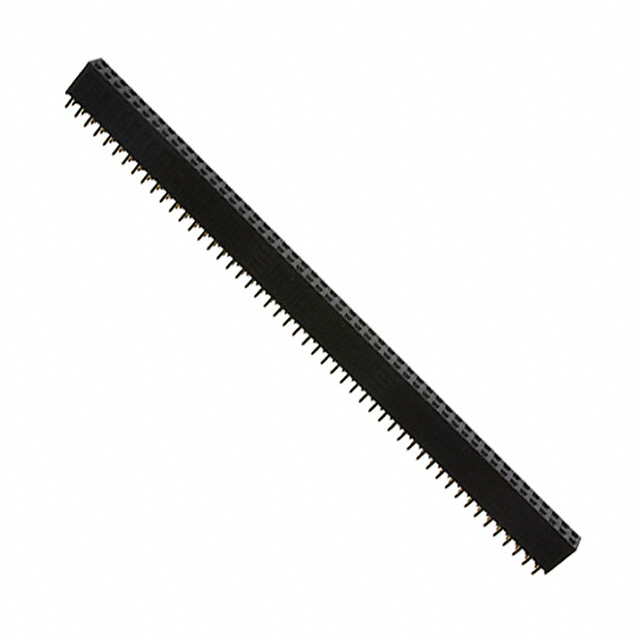

SSQ-150-01-G-D图片6
SSQ-150-01-G-D图片7
SSQ-150-01-G-D图片8
SSQ-150-01-G-D图片9
SSQ-150-01-G-D概述

SAMTEC  SSQ-150-01-G-D  板至板连接, 双路, SSQ系列, 100 触点, 插座, 2.54 mm, 通孔安装, 2 排

100 位置 插座 0.100"(2.54mm) 通孔 镀金


欧时:
100 Tiger Buy skt Strip


得捷:
CONN RCPT 100POS 0.1 GOLD PCB


e络盟:
PCB插座, 双路, 板至板, 2.54 mm, 2 排, 100 触点, 通孔安装, SSQ系列


艾睿:
Conn Socket Strip SKT 100 POS 2.54mm Solder ST Top Entry Thru-Hole Bulk


Verical:
Conn Socket Strip SKT 100 POS 2.54mm Solder ST Top Entry Thru-Hole Bulk


Newark:
# SAMTEC  SSQ-150-01-G-D  Board-To-Board Connector, 2.54 mm, 100 Contacts, Receptacle, SSQ Series, Through Hole, 2 Rows


Online Components:
Conn Socket Strip SKT 100 POS 2.54mm Solder ST Thru-Hole Bulk


Electro Sonic:
Conn Socket Strip SKT 100 POS 2.54mm Solder ST Thru-Hole Bulk


SSQ-150-01-G-D中文资料参数规格
技术参数

触点数 100

极性 Female

触点电镀 Gold

额定电压AC 550 V

排数 2

针脚数 100

接触电阻 10.0 mΩ

拔插次数 100

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

额定电压 550 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 128 mm

宽度 4.95 mm

高度 8.51 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SSQ-150-01-G-D引脚图与封装图

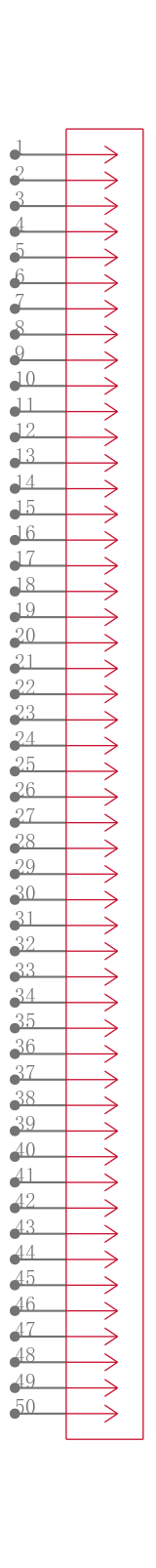

SSQ-150-01-G-D引脚图

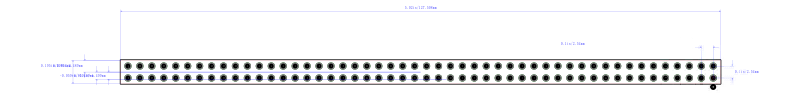

SSQ-150-01-G-D封装图
SSQ-150-01-G-D封装焊盘图
