SSM-123-L-SH参数规格_中文资料_数据手册PDF

SSM-123-L-SH概述

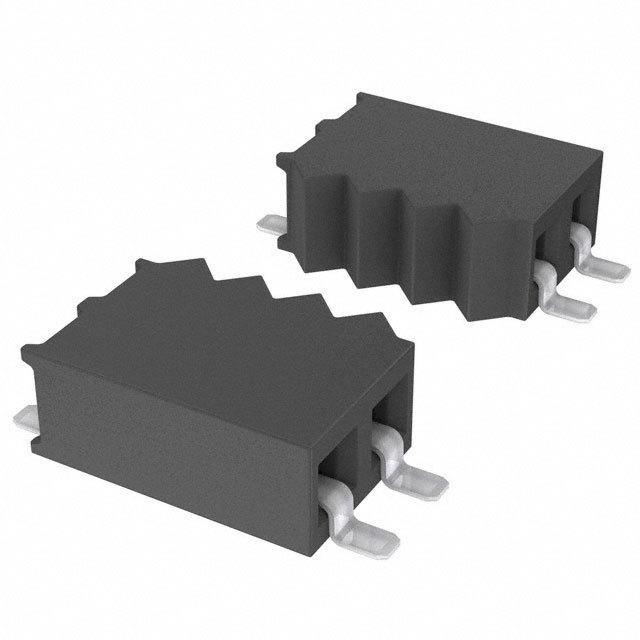

SAMTEC SSM-123-L-SH Board-To-Board Connector, 2.54mm, 23Contacts, Receptacle, SSM Series, Surface Mount, 1Rows

23 Position Receptacle Connector 0.100" 2.54mm Surface Mount, Right Angle Gold

立创商城:
2.54mm

得捷:
CONN RCPT 23POS 0.1 GOLD SMD R/A

艾睿:
.100" 2.54 mm Tiger Claw™ Surface Mount Socket Strip

Newark:
# SAMTEC SSM-123-L-SH Board-To-Board Connector, 2.54 mm, 23 Contacts, Receptacle, SSM Series, Surface Mount, 1 Rows

SSM-123-L-SH中文资料参数规格

技术参数

触点数 23

极性 Female

触点电镀 Gold

排数 1

针脚数 23

额定电压 405VAC, 572VDC

封装参数

安装方式 Surface Mount

封装 -

引脚间距 2.54 mm

外形尺寸

长度 58.4 mm

宽度 8.13 mm

高度 3.18 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SSM-123-L-SH引脚图与封装图

在线购买SSM-123-L-SH

型号： SSM-123-L-SH

描述：SAMTEC SSM-123-L-SH Board-To-Board Connector, 2.54mm, 23Contacts, Receptacle, SSM Series, Surface Mount, 1Rows
