S2B-E3/52T参数规格_中文资料_数据手册PDF

S2B-E3/52T概述

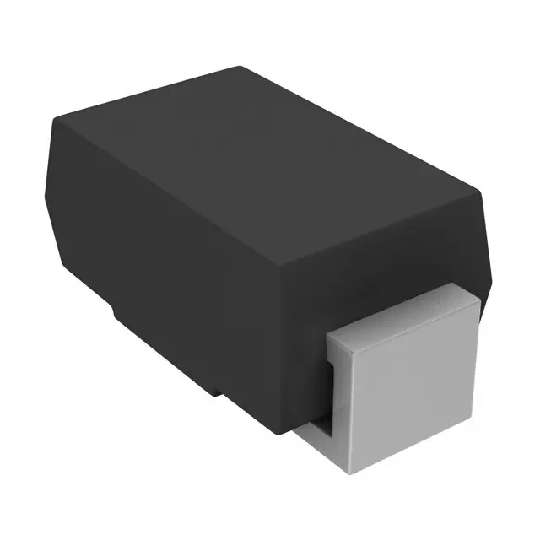

VISHAY S2B-E3/52T 标准恢复二极管, 单, 100 V, 1.5 A, 1.15 V, 2 µs, 50 A

The is a surface-mount Glass-passivated Rectifier with solderable matte tin-plated terminals. It is suitable for use in general purpose rectification of power supplies, inverters, converters and free-wheeling diodes.

.: Colour band denotes cathode end

.: Low-profile package

.: Ideal for automated placement

.: Low forward voltage drop

.: Low leakage current

.: High forward surge capability

.: Meets MSL level 1 as per J-STD-020, LF maximum peak of 260°C

.: AEC-Q101 qualified

.: UL94V-0 Flammability rating

S2B-E3/52T中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 1.50 A

电容 16.0 pF

输出电流 ≤1.50 A

针脚数 2

正向电压 1.15V @1.5A

极性 Standard

反向恢复时间 2 µs

正向电流 1.5 A

最大正向浪涌电流（Ifsm） 50 A

正向电压Max 1.15 V

正向电流Max 1.5 A

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.57 mm

宽度 3.94 mm

高度 2.44 mm

封装 DO-214AA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Communications & Networking, Automotive, Commercial, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买S2B-E3/52T

型号： S2B-E3/52T

制造商： Vishay Semiconductor 威世

描述：VISHAY S2B-E3/52T 标准恢复二极管, 单, 100 V, 1.5 A, 1.15 V, 2 µs, 50 A

立即咨询

替代型号S2B-E3/52T

型号/品牌	代替类型	替代型号对比
S2B-E3/52T Vishay Semiconductor 威世	当前型号	当前型号
ES2B-E3/52T 威世	类似代替	S2B-E3/52T和ES2B-E3/52T的区别
ES2B-E3/5BT 威世	类似代替	S2B-E3/52T和ES2B-E3/5BT的区别
S2B/54 威世	类似代替	S2B-E3/52T和S2B/54的区别
