S4EB-12V

S4EB-12V图片1
S4EB-12V图片2

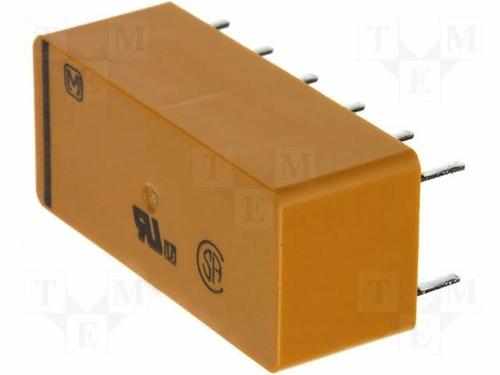

S4EB-12V图片3

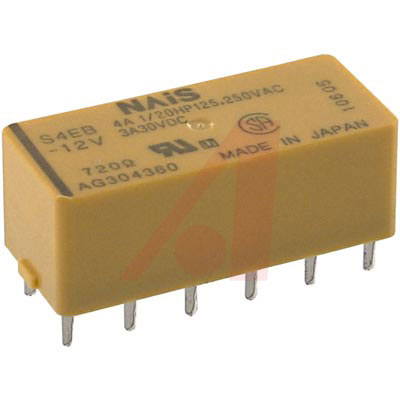

S4EB-12V图片4
S4EB-12V图片5
S4EB-12V图片6
S4EB-12V图片7

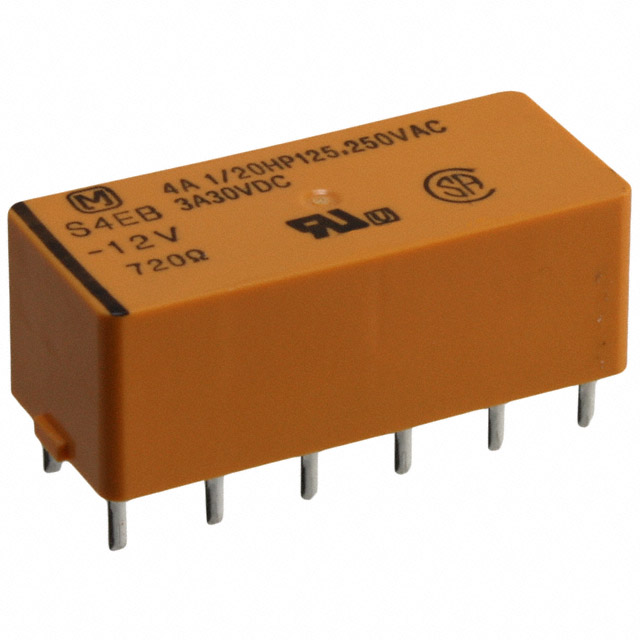

S4EB-12V图片8
S4EB-12V图片9
S4EB-12V概述

PANASONIC ELECTRIC WORKS  S4EB-12V.  继电器, PCB安装, 4PST, 12V, 200mW

通用 继电器 4PST-NO(4 FormA) 12VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE 4PST 4A 12V


e络盟:
功率继电器, 4PST-常开, 12 VDC, 4 A, S Series, 通孔安装, 非闭锁


艾睿:
Electromechanical Relay 12VDC 720Ohm 3ADC/4AAC 4PST-NO 28x12x10.4mm THT General Purpose Relay


Allied Electronics:
Relay; E-Mech; Gen Purp; 4PST-NO; Cur-Rtg 4/3AAC/ADC; Ctrl-V 12DC; Vol-Rtg 250/30AC/DC


Chip1Stop:
Relays 12VDC 720Ohm 3ADC/4AAC 4PST-NO28mm 12mm 10.4mm THT General Purpose Relay


TME:
Relay: electromagnetic; 4PST; Ucoil:12VDC; 4A/250VAC; 3A/30VDC


Verical:
Electromechanical Relay 12VDC 720Ohm 3ADC/4AAC 4PST-NO 28mm 12mm 10.4mm THT General Purpose Relay


Newark:
# PANASONIC ELECTRIC WORKS  S4EB-12V  General Purpose Relay, S Series, Power, Non Latching, 4PST-NO, 12 VDC, 4 A


MASTER:
Power Relay 12VDC 3DC/4AAC 4PST-NO28mm 12mm 10.4mm THT


Electro Sonic:
Power Relay 12VDC 3DC/4AAC 4PST-NO28mm 12mm 10.4mm THT


S4EB-12V中文资料参数规格
技术参数

额定电压DC 48 V

额定电压AC 250 V

额定电流 4 A

绝缘电阻 10000 MΩ

额定功率 192 mW

触点类型 4PST

电感 370 mH

接触电阻 50 mΩ

触点额定电流 4 A

线圈电压 12 VDC

线圈电流 16.7 mA

线圈功率DC 200 mW

线圈电阻 720 Ω

载流 4.00 A

线圈电压DC 12 V

额定功率Max 90W, 1KVA

工作温度Max 65 ℃

工作温度Min -40 ℃

额定电压 380 VAC

封装参数

安装方式 Through Hole

引脚数 12

封装 DIP

外形尺寸

长度 28 mm

宽度 10.4 mm

高度 10.4 mm

封装 DIP

物理参数

触点材质 Silver Alloy

重量 8 g

工作温度 -55℃ ~ 65℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410020

数据手册

S4EB-12V引脚图与封装图

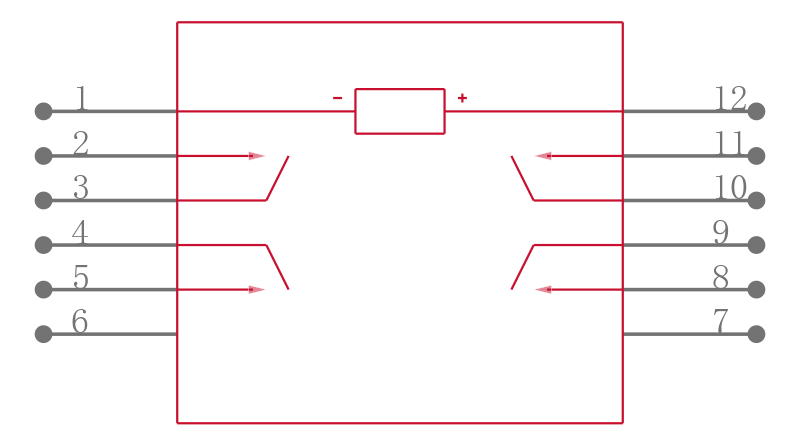

S4EB-12V引脚图
S4EB-12V封装图
S4EB-12V封装焊盘图
