SS24-E3/52T参数规格_中文资料_数据手册PDF

SS24-E3/52T概述

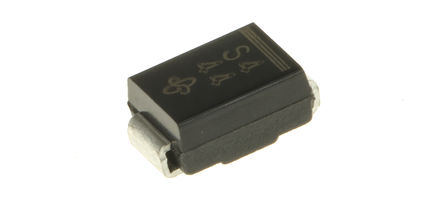

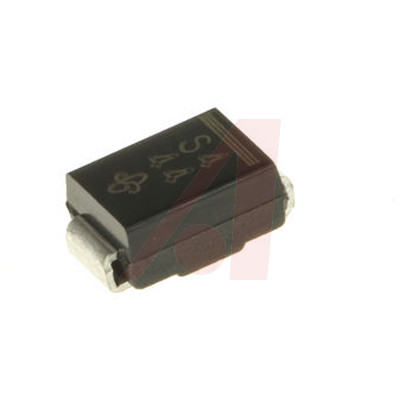

VISHAY SS24-E3/52T 肖特基整流器, 单, 40 V, 2 A, DO-214AA, 2 引脚, 500 mV

The is a surface-mount Schottky Barrier Rectifier with solderable matte tin-plated terminals. It is suitable for use in low-voltage high-frequency inverters, free-wheeling, DC/DC converters and polarity protection applications.

.: Colour band denotes cathode end

.: Ideal for automated placement

.: Guard-ring for overvoltage protection

.: Low-power losses, high-efficiency

.: Low-forward-voltage drop

.: High-surge capability

.: AEC-Q101 qualified

SS24-E3/52T中文资料参数规格

技术参数

额定电压DC 40.0 V

额定电流 2 A

输出电流 2 A

负载电流 2 A

针脚数 2

正向电压 0.5 V

极性 Standard

正向电流 2 A

最大正向浪涌电流（Ifsm） 75 A

正向电压Max 500 mV

正向电流Max 2 A

工作温度Max 125 ℃

工作温度Min -65 ℃

工作结温Max 125 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.7 mm

宽度 3.8 mm

高度 2.42 mm

封装 DO-214AA

物理参数

工作温度 -65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Industrial, Automotive, Commercial, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SS24-E3/52T

型号： SS24-E3/52T

制造商： Vishay Semiconductor 威世

描述：VISHAY SS24-E3/52T 肖特基整流器, 单, 40 V, 2 A, DO-214AA, 2 引脚, 500 mV

立即咨询

替代型号SS24-E3/52T

型号/品牌	代替类型	替代型号对比
SS24-E3/52T Vishay Semiconductor 威世	当前型号	当前型号
SS24-E3/5BT 威世	类似代替	SS24-E3/52T和SS24-E3/5BT的区别
SS24-E3/51T 威世	类似代替	SS24-E3/52T和SS24-E3/51T的区别
SS24E352T 威世	类似代替	SS24-E3/52T和SS24E352T的区别
