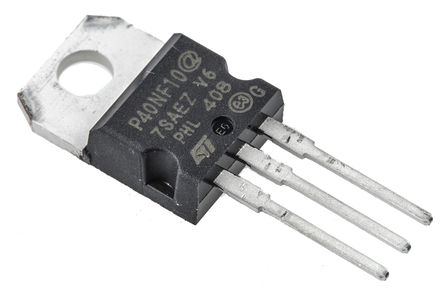

STP40NF10图片3

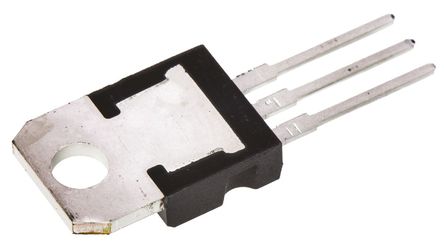

STP40NF10图片4
STP40NF10图片5
STP40NF10图片6
STP40NF10图片7
STP40NF10图片8
STP40NF10图片9

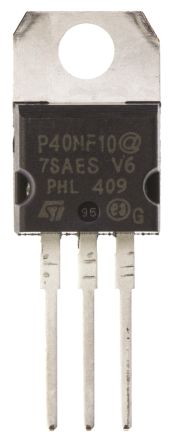

STP40NF10图片10
STP40NF10图片11
STP40NF10图片12
STP40NF10图片13

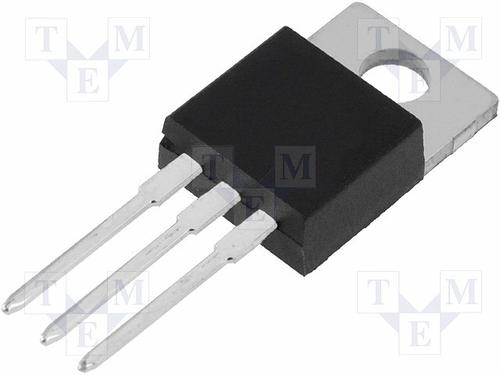

STP40NF10图片14
STP40NF10图片15

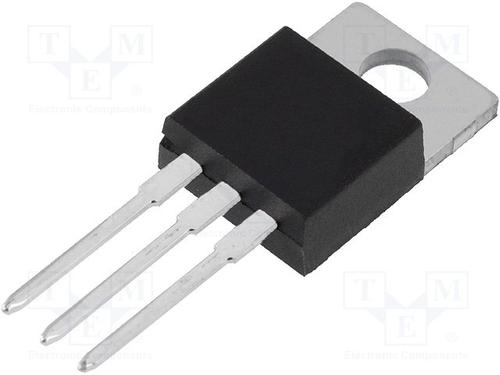

STP40NF10图片16
STP40NF10图片17
STP40NF10图片18
STP40NF10图片19
STP40NF10图片20
STP40NF10图片21
STP40NF10图片22
STP40NF10图片23
STP40NF10图片24
STP40NF10图片25
STP40NF10图片26
STP40NF10图片27
STP40NF10图片28
STP40NF10图片29
STP40NF10图片30
STP40NF10图片31
STP40NF10图片32
STP40NF10概述

STMICROELECTRONICS  STP40NF10  晶体管, MOSFET, N沟道, 50 A, 100 V, 0.025 ohm, 10 V, 3 V

N 通道 STripFET™,STMicroelectronics

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 100V 50A TO220AB


欧时:
STMicroelectronics STripFET 系列 Si N沟道 MOSFET STP40NF10, 50 A, Vds=100 V, 3引脚 TO-220封装


立创商城:
N沟道 100V 50A


艾睿:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220 Tube


富昌:
N-Channel 100 V 33 mΩ Flange Mount STripFET™ II Power MosFet - TO-220


Chip1Stop:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220 Tube


TME:
Transistor: N-MOSFET; unipolar; 100V; 35A; 150W; TO220-3


Verical:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220AB Tube


Newark:
MOSFET Transistor, N Channel, 50 A, 100 V, 0.025 ohm, 10 V, 3 V


儒卓力:
**N-CH 100V 40A 33mOhm TO220-3 **


Win Source:
MOSFET N-CH 100V 50A TO-220


STP40NF10中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 50.0 A

额定功率 150 W

针脚数 3

漏源极电阻 0.025 Ω

极性 N-Channel

耗散功率 150 W

阈值电压 3 V

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 50.0 A

上升时间 64 ns

输入电容Ciss 2180pF @25VVds

额定功率Max 150 W

下降时间 13 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 150W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

STP40NF10引脚图与封装图
STP40NF10引脚图
STP40NF10封装图
STP40NF10封装焊盘图
在线购买STP40NF10
型号: STP40NF10
描述:STMICROELECTRONICS  STP40NF10  晶体管, MOSFET, N沟道, 50 A, 100 V, 0.025 ohm, 10 V, 3 V
替代型号STP40NF10
型号/品牌 代替类型 替代型号对比

STP40NF10

ST Microelectronics 意法半导体

当前型号

当前型号

STP55NF06

意法半导体

类似代替

STP40NF10和STP55NF06的区别

STP60NF06

意法半导体

类似代替

STP40NF10和STP60NF06的区别

STP5NK100Z

意法半导体

类似代替

STP40NF10和STP5NK100Z的区别
