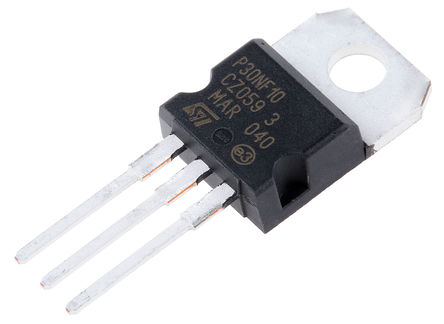

STP30NF10图片1

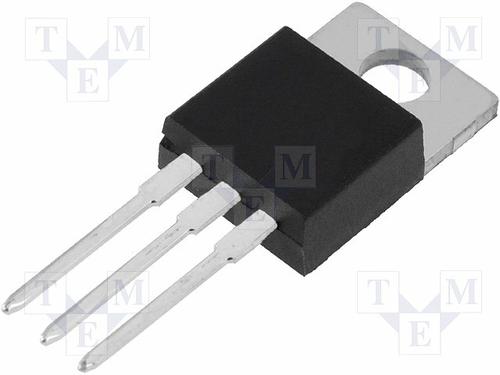

STP30NF10图片2

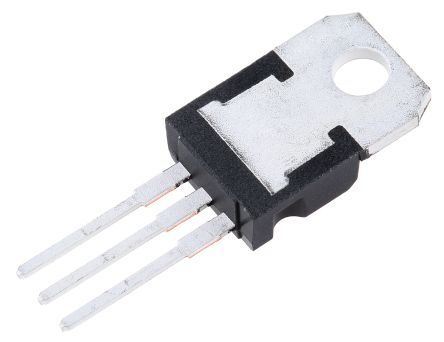

STP30NF10图片3
STP30NF10图片4
STP30NF10图片5
STP30NF10图片6
STP30NF10图片7
STP30NF10图片8
STP30NF10图片9
STP30NF10图片10
STP30NF10图片11
STP30NF10图片12
STP30NF10图片13
STP30NF10图片14
STP30NF10图片15
STP30NF10图片16
STP30NF10图片17
STP30NF10图片18
STP30NF10图片19
STP30NF10图片20
STP30NF10图片21
STP30NF10图片22
STP30NF10概述

STMICROELECTRONICS  STP30NF10  晶体管, MOSFET, N沟道, 35 A, 100 V, 45 mohm, 10 V, 3 V

N 通道 STripFET™,STMicroelectronics

### MOSFET ,STMicroelectronics


立创商城:
N沟道 100V 35A


得捷:
MOSFET N-CH 100V 35A TO220AB


欧时:
STMicroelectronics STripFET 系列 Si N沟道 MOSFET STP30NF10, 35 A, Vds=100 V, 3引脚 TO-220封装


艾睿:
Trans MOSFET N-CH 100V 35A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 100V 35A 3-Pin3+Tab TO-220 Tube


富昌:
N-Channel 100 V 45 mOhm Flange Mount Power Mosfet - TO-220


TME:
Transistor: N-MOSFET; unipolar; 100V; 25A; 115W; TO220-3


Verical:
Trans MOSFET N-CH 100V 35A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP30NF10  MOSFET Transistor, N Channel, 35 A, 100 V, 45 mohm, 10 V, 3 V


儒卓力:
**N-CH 100V 30A 45mOhm TO220-3 **


力源芯城:
100V,0.045Ω,35A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 100V 35A TO-220


STP30NF10中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 35.0 A

额定功率 115 W

通道数 1

针脚数 3

漏源极电阻 0.045 Ω

极性 N-Channel

耗散功率 115 W

阈值电压 3 V

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 35.0 A

上升时间 40 ns

输入电容Ciss 1180pF @25VVds

额定功率Max 115 W

下降时间 10 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 115W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP30NF10引脚图与封装图
STP30NF10引脚图
STP30NF10封装图
STP30NF10封装焊盘图
在线购买STP30NF10
型号: STP30NF10
描述:STMICROELECTRONICS  STP30NF10  晶体管, MOSFET, N沟道, 35 A, 100 V, 45 mohm, 10 V, 3 V
替代型号STP30NF10
型号/品牌 代替类型 替代型号对比

STP30NF10

ST Microelectronics 意法半导体

当前型号

当前型号

STP55NF06

意法半导体

类似代替

STP30NF10和STP55NF06的区别

STP60NF06

意法半导体

类似代替

STP30NF10和STP60NF06的区别

STP5NK100Z

意法半导体

类似代替

STP30NF10和STP5NK100Z的区别
