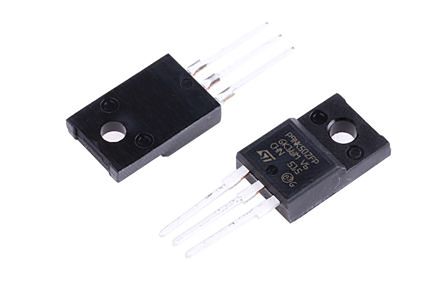

STP9NK50ZFP

STP9NK50ZFP图片1
STP9NK50ZFP图片2
STP9NK50ZFP图片3
STP9NK50ZFP图片4
STP9NK50ZFP图片5
STP9NK50ZFP图片6
STP9NK50ZFP图片7
STP9NK50ZFP图片8
STP9NK50ZFP图片9
STP9NK50ZFP图片10
STP9NK50ZFP图片11
STP9NK50ZFP图片12
STP9NK50ZFP图片13
STP9NK50ZFP图片14
STP9NK50ZFP图片15
STP9NK50ZFP概述

N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics ### MOSFET 晶体管,STMicroelectronics

N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics

### MOSFET ,STMicroelectronics


欧时:
STMicroelectronics MDmesh, SuperMESH 系列 Si N沟道 MOSFET STP9NK50ZFP, 7.2 A, Vds=500 V, 3引脚 TO-220FP封装


得捷:
MOSFET N-CH 500V 7.2A TO220FP


立创商城:
N沟道 500V 7.2A


贸泽:
MOSFET N-Ch, 500V-0.72ohms 7.2A


艾睿:
Trans MOSFET N-CH 500V 7.2A 3-Pin3+Tab TO-220FP Tube


安富利:
Trans MOSFET N-CH 500V 7.2A 3-Pin3+Tab TO-220FP Tube


富昌:
N-Channel 500 V 0.85 Ohm Zener-Protected SuperMESH MOSFET


Verical:
Trans MOSFET N-CH 500V 7.2A 3-Pin3+Tab TO-220FP Tube


Newark:
# STMICROELECTRONICS  STP9NK50ZFP  MOSFET Transistor, N Channel, 7.2 A, 500 V, 0.72 ohm, 10 V, 3.75 V


儒卓力:
**N-CH 500V 7,2A 850mOhm TO220FP **


力源芯城:
500V,0.85Ω,7.2A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 500V 7.2A TO-220FP


STP9NK50ZFP中文资料参数规格
技术参数

通道数 1

针脚数 3

漏源极电阻 0.72 Ω

极性 N-Channel

耗散功率 30 W

阈值电压 3.75 V

漏源极电压Vds 500 V

漏源击穿电压 500 V

连续漏极电流Ids 7.20 A

上升时间 20 ns

输入电容Ciss 910pF @25VVds

额定功率Max 30 W

下降时间 22 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 30000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Industrial, 电源管理, Lighting, 工业, 照明, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP9NK50ZFP引脚图与封装图
STP9NK50ZFP引脚图
STP9NK50ZFP封装焊盘图
在线购买STP9NK50ZFP
型号: STP9NK50ZFP
描述:N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics ### MOSFET 晶体管,STMicroelectronics
替代型号STP9NK50ZFP
型号/品牌 代替类型 替代型号对比

STP9NK50ZFP

ST Microelectronics 意法半导体

当前型号

当前型号

STP4NK60ZFP

意法半导体

类似代替

STP9NK50ZFP和STP4NK60ZFP的区别

STP10NK60ZFP

意法半导体

类似代替

STP9NK50ZFP和STP10NK60ZFP的区别

STP6NK60ZFP

意法半导体

类似代替

STP9NK50ZFP和STP6NK60ZFP的区别
