STL120N8F7概述
Power N-CH 80V 120A
表面贴装型 N 通道 80 V 120A（Tc） 4.8W（Ta），140W（Tc） PowerFlat™（5x6）
得捷:
MOSFET N-CH 80V 120A POWERFLAT
贸泽:
MOSFET N-channel 80 V, 3.7 mOhm typ., 120 A STripFET F7 Power MOSFET in a PowerFLAT 5x6 package
艾睿:
Trans MOSFET N-CH 80V 120A 8-Pin Power Flat EP T/R
安富利:
STMSTL120N8F7
Verical:
Trans MOSFET N-CH 80V 120A 8-Pin Power Flat EP T/R
STL120N8F7中文资料参数规格
技术参数
通道数 1
漏源极电阻 4.4 mΩ
极性 N-CH
耗散功率 140 W
阈值电压 4 V
输入电容 4600 pF
漏源极电压Vds 80 V
漏源击穿电压 80 V
连续漏极电流Ids 120A
上升时间 16.8 ns
输入电容Ciss 4570pF @25VVds
下降时间 15.4 ns
工作温度Max 175 ℃
工作温度Min 55 ℃
耗散功率Max 4.8W Ta, 140W Tc
封装参数
安装方式 Surface Mount
引脚数 8

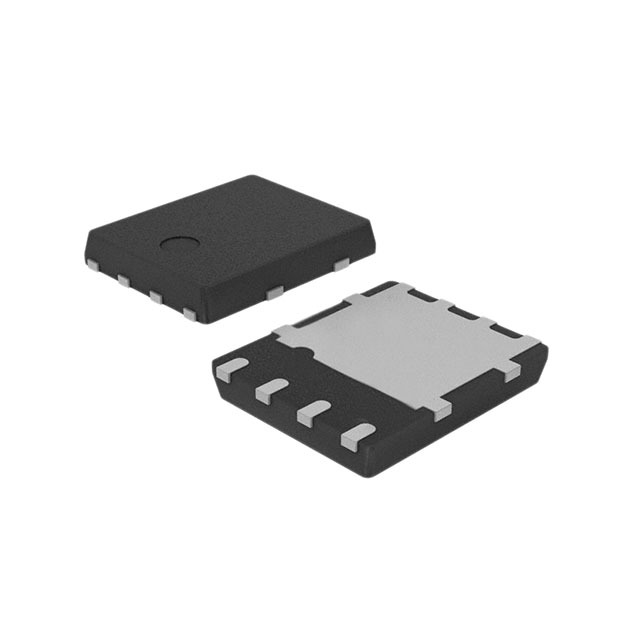

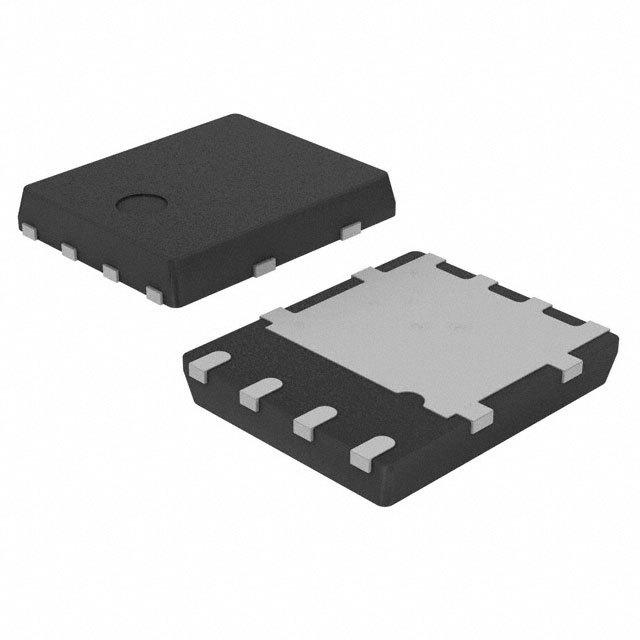

封装 PowerFLAT-5x6-8
外形尺寸
长度 6.15 mm
宽度 5.2 mm
高度 1 mm
封装 PowerFLAT-5x6-8
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
