STP5NK50ZFP

STP5NK50ZFP图片1
STP5NK50ZFP图片2
STP5NK50ZFP图片3
STP5NK50ZFP图片4
STP5NK50ZFP图片5

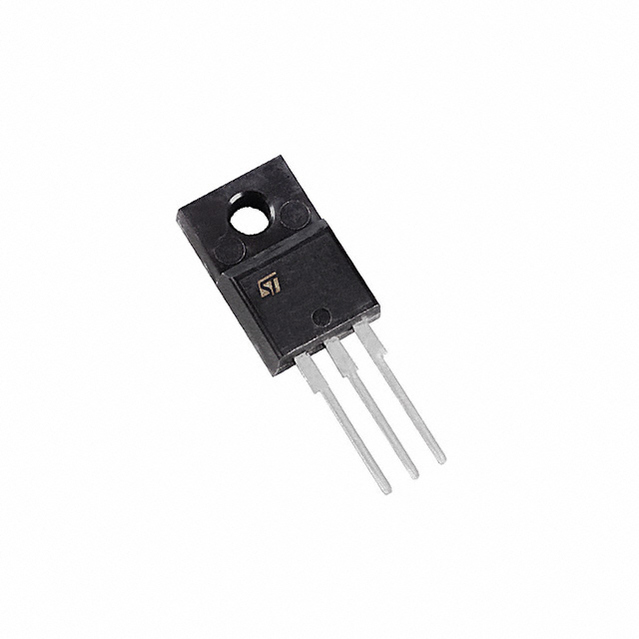

STP5NK50ZFP图片6
STP5NK50ZFP图片7
STP5NK50ZFP图片8
STP5NK50ZFP图片9
STP5NK50ZFP图片10
STP5NK50ZFP图片11
STP5NK50ZFP概述

STMICROELECTRONICS  STP5NK50ZFP  晶体管, MOSFET, N沟道, 4.4 A, 500 V, 1.22 ohm, 10 V, 3.75 V

通孔 N 通道 4.4A(Tc) 70W(Tc) TO-220FP


得捷:
MOSFET N-CH 500V 4.4A TO220FP


立创商城:
N沟道 500V 4.4A


艾睿:
Trans MOSFET N-CH 500V 4.4A 3-Pin3+Tab TO-220FP Tube


安富利:
Trans MOSFET N-CH 500V 4.4A 3-Pin3+Tab TO-220FP Tube


TME:
Transistor: N-MOSFET; unipolar; 500V; 2.7A; 25W; TO220FP


Verical:
Trans MOSFET N-CH 500V 4.4A 3-Pin3+Tab TO-220FP Tube


Newark:
# STMICROELECTRONICS  STP5NK50ZFP  MOSFET Transistor, N Channel, 4.4 A, 500 V, 1.22 ohm, 10 V, 3.75 V


儒卓力:
**N-CH 500V 4A 1500mOhm TO220FP **


Win Source:
MOSFET N-CH 500V 4.4A TO-220FP


STP5NK50ZFP中文资料参数规格
技术参数

针脚数 3

漏源极电阻 1.22 Ω

极性 N-Channel

耗散功率 25 W

阈值电压 3.75 V

漏源极电压Vds 500 V

连续漏极电流Ids 4.40 A

上升时间 10 ns

输入电容Ciss 535pF @25VVds

额定功率Max 25 W

下降时间 15 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 70W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, 工业, 照明, Power Management, Industrial, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP5NK50ZFP引脚图与封装图

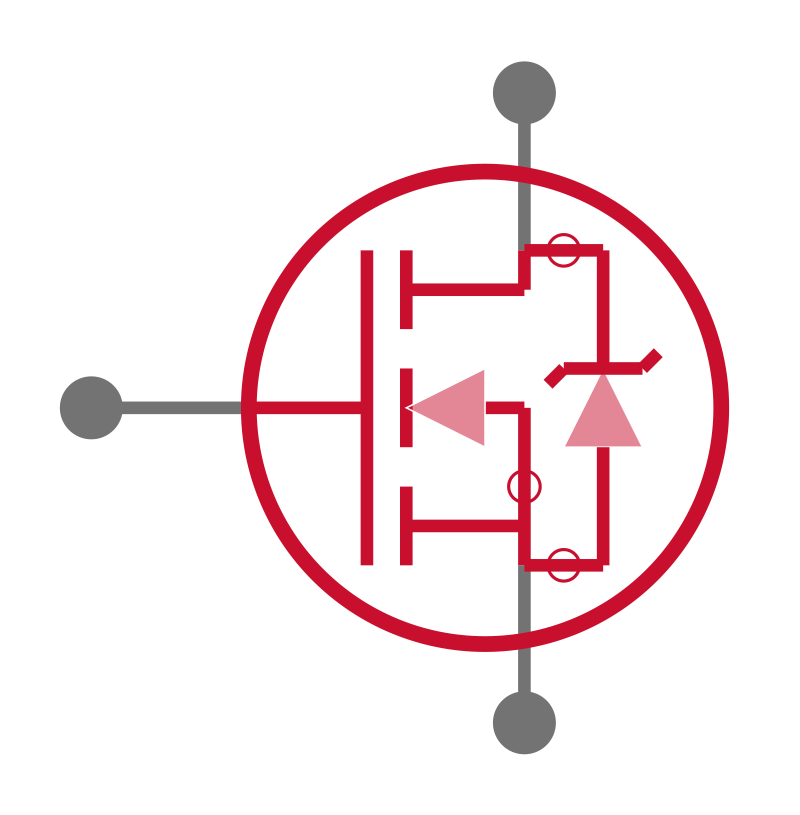

STP5NK50ZFP引脚图

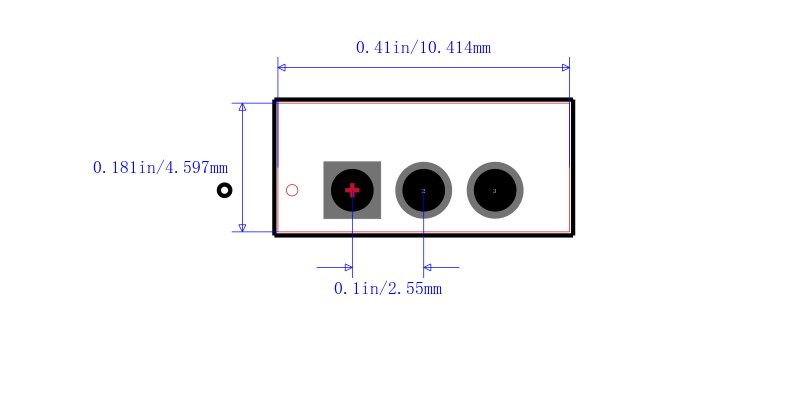

STP5NK50ZFP封装图

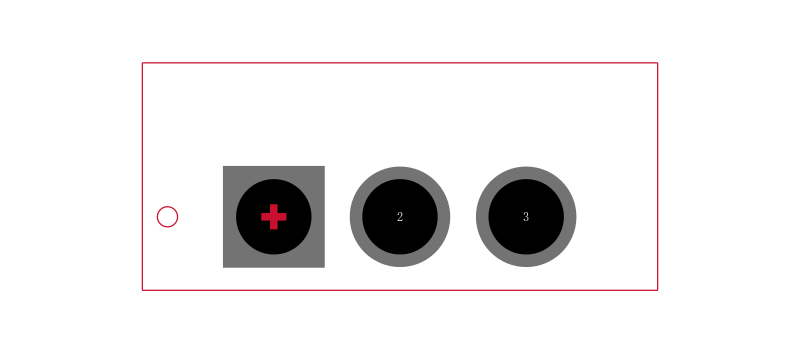

STP5NK50ZFP封装焊盘图
在线购买STP5NK50ZFP
型号: STP5NK50ZFP
描述:STMICROELECTRONICS  STP5NK50ZFP  晶体管, MOSFET, N沟道, 4.4 A, 500 V, 1.22 ohm, 10 V, 3.75 V
替代型号STP5NK50ZFP
型号/品牌 代替类型 替代型号对比

STP5NK50ZFP

ST Microelectronics 意法半导体

当前型号

当前型号

STP4NK60ZFP

意法半导体

类似代替

STP5NK50ZFP和STP4NK60ZFP的区别

STP10NK60ZFP

意法半导体

类似代替

STP5NK50ZFP和STP10NK60ZFP的区别

STP11NK50ZFP

意法半导体

类似代替

STP5NK50ZFP和STP11NK50ZFP的区别
