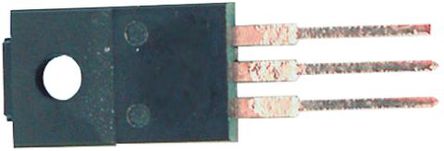

STF10NM60N图片2

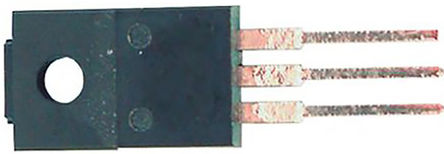

STF10NM60N图片3

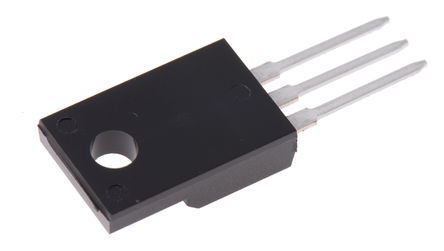

STF10NM60N图片4
STF10NM60N图片5
STF10NM60N图片6
STF10NM60N图片7
STF10NM60N图片8
STF10NM60N图片9
STF10NM60N图片10
STF10NM60N图片11
STF10NM60N图片12
STF10NM60N图片13
STF10NM60N图片14
STF10NM60N图片15

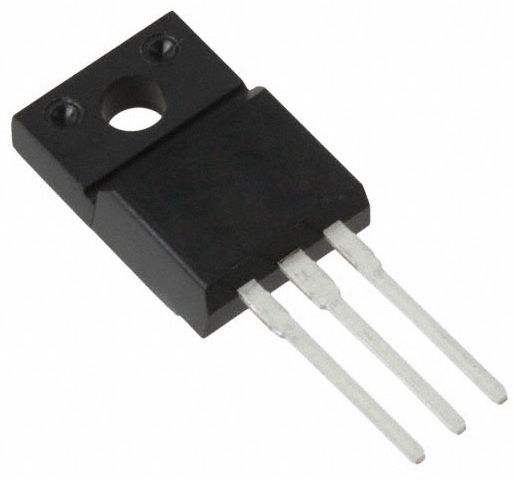

STF10NM60N图片16

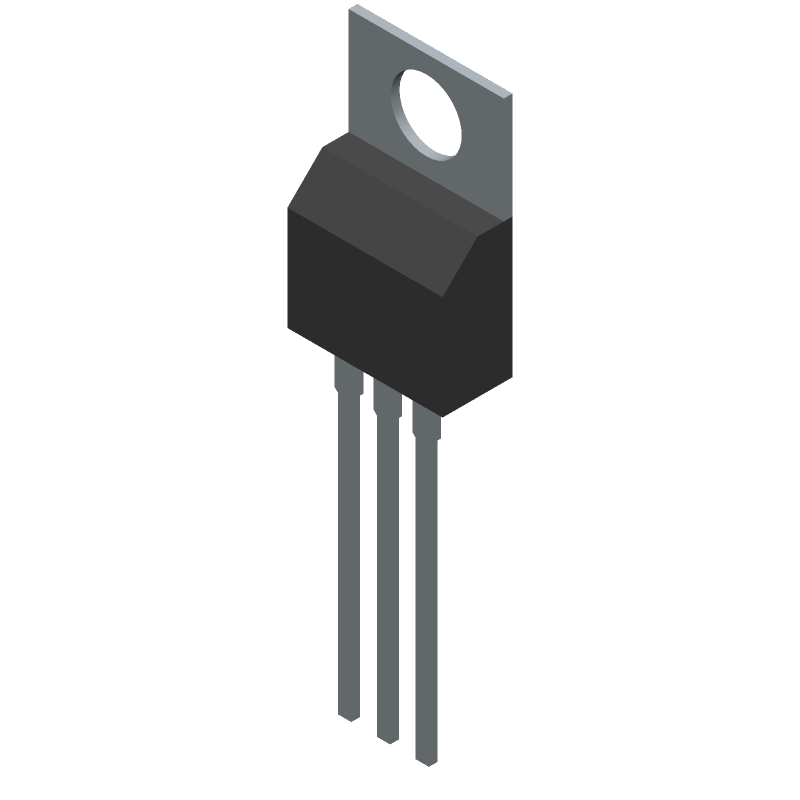

STF10NM60N图片17
STF10NM60N图片18
STF10NM60N图片19
STF10NM60N概述

STMICROELECTRONICS  STF10NM60N  功率场效应管, MOSFET, N沟道, 10 A, 600 V, 0.53 ohm, 10 V, 3 V

N 通道 MDmesh™,600V/650V,STMicroelectronics


欧时:
STMicroelectronics MDmesh 系列 Si N沟道 MOSFET STF10NM60N, 10 A, Vds=600 V, 3引脚 TO-220FP封装


得捷:
MOSFET N-CH 600V 10A TO220FP


立创商城:
N沟道 600V 10A


贸泽:
MOSFET N-channel 600 V Mdmesh 8A


艾睿:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220FP Tube


安富利:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220FP Tube


Verical:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220FP Tube


Newark:
# STMICROELECTRONICS  STF10NM60N  MOSFET Transistor, N Channel, 10 A, 600 V, 0.53 ohm, 10 V, 3 V


力源芯城:
600V,0.53Ω,10A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 600V 10A TO-220FP


STF10NM60N中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.53 Ω

极性 N-Channel

耗散功率 25 W

阈值电压 3 V

漏源极电压Vds 600 V

上升时间 12 ns

输入电容Ciss 540pF @50VVds

额定功率Max 25 W

下降时间 15 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 25W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 16.4 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, Power Management, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

STF10NM60N引脚图与封装图
STF10NM60N引脚图

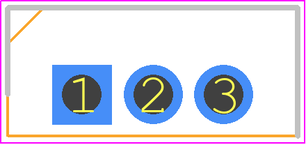

STF10NM60N封装焊盘图
在线购买STF10NM60N
型号: STF10NM60N
描述:STMICROELECTRONICS  STF10NM60N  功率场效应管, MOSFET, N沟道, 10 A, 600 V, 0.53 ohm, 10 V, 3 V
替代型号STF10NM60N
型号/品牌 代替类型 替代型号对比

STF10NM60N

ST Microelectronics 意法半导体

当前型号

当前型号

STF11NM50N

意法半导体

类似代替

STF10NM60N和STF11NM50N的区别

STF19NM50N

意法半导体

类似代替

STF10NM60N和STF19NM50N的区别
