STP75NF75

STP75NF75图片1
STP75NF75图片2
STP75NF75图片3
STP75NF75图片4
STP75NF75图片5
STP75NF75图片6
STP75NF75图片7
STP75NF75图片8
STP75NF75图片9
STP75NF75图片10
STP75NF75图片11
STP75NF75图片12
STP75NF75图片13
STP75NF75图片14
STP75NF75图片15
STP75NF75图片16
STP75NF75图片17
STP75NF75图片18
STP75NF75图片19
STP75NF75图片20
STP75NF75图片21
STP75NF75图片22
STP75NF75图片23
STP75NF75概述

N 通道 STripFET™ II,STMicroelectronicsSTripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。 ### MOSFET 晶体管,STMicroelectronics

N 通道 STripFET™ II,STMicroelectronics

STripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 75V 80A TO220AB


立创商城:
N沟道 75V 80A


欧时:
STMicroelectronics STripFET II 系列 Si N沟道 MOSFET STP75NF75, 80 A, Vds=75 V, 3引脚 TO-220封装


艾睿:
Trans MOSFET N-CH 75V 80A 3-Pin3+Tab TO-220AB Tube


富昌:
STP75NF75 系列 75 V 0.011 Ohm N沟道 STripFET™ II 功率 MosFET - TO-220


Chip1Stop:
Trans MOSFET N-CH 75V 80A 3-Pin3+Tab TO-220 Tube


TME:
Transistor: N-MOSFET; unipolar; 75V; 70A; 300W; TO220-3


Verical:
Trans MOSFET N-CH 75V 80A 3-Pin3+Tab TO-220AB Tube


Newark:
MOSFET Transistor, N Channel, 80 A, 75 V, 0.0095 ohm, 10 V, 3 V


儒卓力:
**N-CH 75V 80A 11mOhm TO220-3 **


力源芯城:
75V,80A,N沟道MOSFET


Win Source:
MOSFET N-CH 75V 80A TO-220


STP75NF75中文资料参数规格
技术参数

额定电压DC 75.0 V

额定电流 80.0 A

通道数 1

针脚数 3

漏源极电阻 0.0095 Ω

极性 N-Channel

耗散功率 300 W

阈值电压 3 V

漏源极电压Vds 75 V

漏源击穿电压 75.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 80.0 A

上升时间 25.0 ns

输入电容Ciss 3700pF @25VVds

额定功率Max 300 W

工作温度Max 175 ℃

工作温度Min -55 ℃

工作结温Max 175 ℃

耗散功率Max 300W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, Industrial, Communications & Networking, Computers & Computer Peripherals, Computers & Computer Peripherals, 通信与网络, Industrial, Communications & Networking, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

数据手册

STP75NF75引脚图与封装图

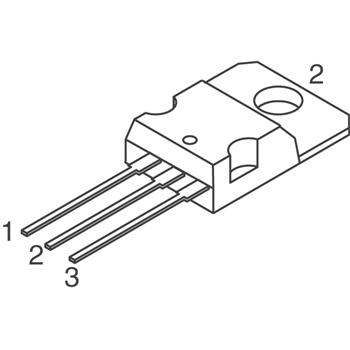

STP75NF75引脚图
STP75NF75封装图
STP75NF75封装焊盘图
在线购买STP75NF75
型号: STP75NF75
描述:N 通道 STripFET™ II,STMicroelectronics STripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。 ### MOSFET 晶体管,STMicroelectronics
替代型号STP75NF75
型号/品牌 代替类型 替代型号对比

STP75NF75

ST Microelectronics 意法半导体

当前型号

当前型号

STP60NF06

意法半导体

类似代替

STP75NF75和STP60NF06的区别

STP5NK100Z

意法半导体

类似代替

STP75NF75和STP5NK100Z的区别

STP80NF10

意法半导体

类似代替

STP75NF75和STP80NF10的区别
