STP10NM60N

STP10NM60N图片1
STP10NM60N图片2
STP10NM60N图片3
STP10NM60N图片4
STP10NM60N图片5

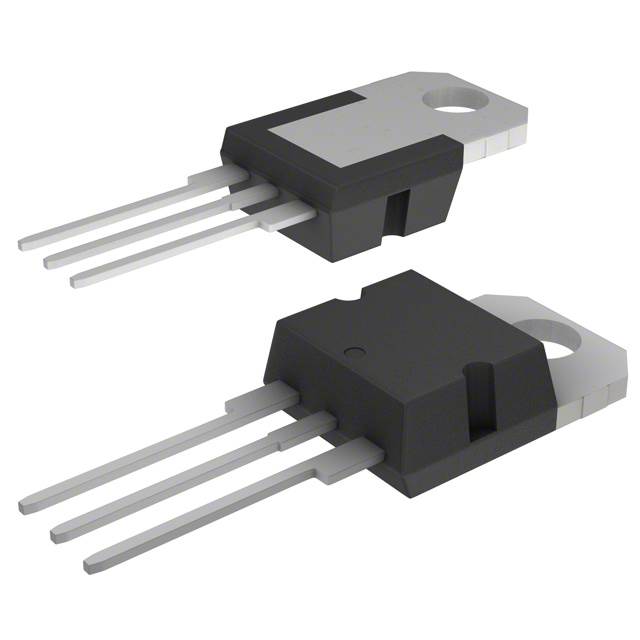

STP10NM60N图片6
STP10NM60N图片7
STP10NM60N图片8
STP10NM60N图片9
STP10NM60N图片10
STP10NM60N图片11
STP10NM60N图片12
STP10NM60N图片13
STP10NM60N图片14
STP10NM60N图片15
STP10NM60N图片16
STP10NM60N图片17
STP10NM60N概述

STMICROELECTRONICS  STP10NM60N  功率场效应管, MOSFET, N沟道, 10 A, 600 V, 0.53 ohm, 10 V, 3 V

N 通道 MDmesh™,600V/650V,STMicroelectronics


欧时:
STMicroelectronics MDmesh 系列 Si N沟道 MOSFET STP10NM60N, 10 A, Vds=600 V, 3引脚 TO-220封装


得捷:
MOSFET N-CH 600V 10A TO220AB


贸泽:
MOSFET N-channel 600 V Mdmesh 8A


艾睿:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220 Tube


富昌:
N-Channel 650 V 0.55 Ohm Flange Mount MDmesh II Power MosFet - TO-220


Chip1Stop:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220 Tube


Verical:
Trans MOSFET N-CH 600V 10A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP10NM60N  MOSFET Transistor, N Channel, 10 A, 600 V, 0.53 ohm, 10 V, 3 V


力源芯城:
600V,0.53Ω,10A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 600V 10A TO220


STP10NM60N中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.53 Ω

极性 N-Channel

耗散功率 70 W

阈值电压 3 V

输入电容 540 pF

漏源极电压Vds 600 V

上升时间 12 ns

输入电容Ciss 540pF @50VVds

额定功率Max 70 W

下降时间 15 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 70W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 15.75 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, Power Management, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

数据手册

STP10NM60N引脚图与封装图
STP10NM60N封装焊盘图
在线购买STP10NM60N
型号: STP10NM60N
描述:STMICROELECTRONICS  STP10NM60N  功率场效应管, MOSFET, N沟道, 10 A, 600 V, 0.53 ohm, 10 V, 3 V
替代型号STP10NM60N
型号/品牌 代替类型 替代型号对比

STP10NM60N

ST Microelectronics 意法半导体

当前型号

当前型号

STP13NM60N

意法半导体

类似代替

STP10NM60N和STP13NM60N的区别

STP10NK60Z

意法半导体

类似代替

STP10NM60N和STP10NK60Z的区别

STP11NM60ND

意法半导体

类似代替

STP10NM60N和STP11NM60ND的区别
