STD5NK50ZT4

STD5NK50ZT4图片1
STD5NK50ZT4图片2
STD5NK50ZT4图片3
STD5NK50ZT4图片4

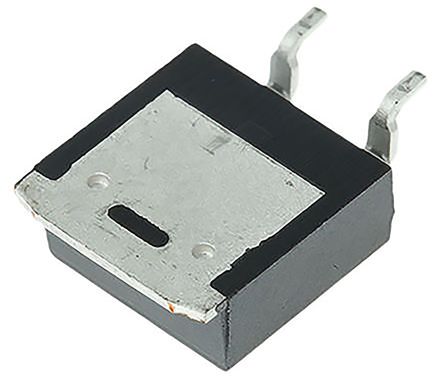

STD5NK50ZT4图片5
STD5NK50ZT4图片6
STD5NK50ZT4图片7
STD5NK50ZT4图片8

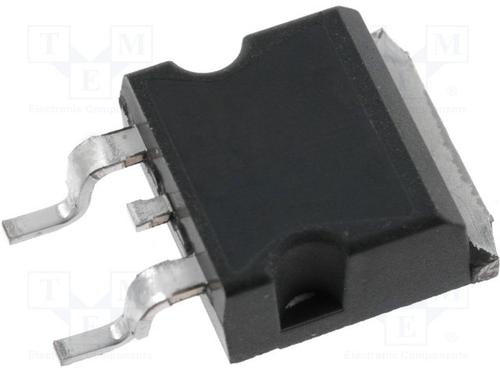

STD5NK50ZT4图片9
STD5NK50ZT4图片10
STD5NK50ZT4图片11
STD5NK50ZT4图片12
STD5NK50ZT4图片13
STD5NK50ZT4图片14
STD5NK50ZT4图片15
STD5NK50ZT4图片16
STD5NK50ZT4图片17
STD5NK50ZT4图片18
STD5NK50ZT4图片19
STD5NK50ZT4图片20
STD5NK50ZT4图片21
STD5NK50ZT4图片22
STD5NK50ZT4图片23
STD5NK50ZT4图片24
STD5NK50ZT4概述

N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics### MOSFET 晶体管,STMicroelectronics

N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics


得捷:
MOSFET N-CH 500V 4.4A DPAK


立创商城:
N沟道 500V 4.4A


欧时:
### N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics### MOSFET 晶体管,STMicroelectronics


贸泽:
MOSFET N-Ch 500 Volt 4.4 A Zener SuperMESH


e络盟:
晶体管, MOSFET, N沟道, 4.4 A, 500 V, 1.5 ohm, 10 V, 3.75 V


艾睿:
Trans MOSFET N-CH 500V 4.4A 3-Pin2+Tab DPAK T/R


安富利:
Trans MOSFET N-CH 500V 4.4A 3-Pin2+Tab DPAK T/R


富昌:
STD5NK50Z 系列 N 沟道 500 V 4 A 1.5 Ohm SuperMESH Mosfet - TO-252


Chip1Stop:
Trans MOSFET N-CH 500V 4.4A 3-Pin2+Tab DPAK T/R


TME:
Transistor: N-MOSFET; unipolar; 500V; 2.7A; 70W; DPAK


Verical:
Trans MOSFET N-CH 500V 4.4A 3-Pin2+Tab DPAK T/R


Newark:
# STMICROELECTRONICS  STD5NK50ZT4  MOSFET Transistor, N Channel, 4.4 A, 500 V, 1.5 ohm, 10 V, 3.75 V


儒卓力:
**N-CH 500V 4A 1500mOhm TO252-3 **


Win Source:
MOSFET N-CH 500V 4.4A DPAK


STD5NK50ZT4中文资料参数规格
技术参数

额定电压DC 500 V

额定电流 4.40 A

额定功率 70 W

通道数 1

针脚数 3

漏源极电阻 1.5 Ω

极性 N-Channel

耗散功率 70 W

阈值电压 3.75 V

漏源极电压Vds 500 V

漏源击穿电压 500 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 4.40 A

上升时间 10 ns

输入电容Ciss 535pF @25VVds

额定功率Max 70 W

下降时间 15 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 70W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.6 mm

宽度 6.2 mm

高度 2.4 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 电源管理, Lighting, 工业, 照明, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STD5NK50ZT4引脚图与封装图
STD5NK50ZT4引脚图
STD5NK50ZT4封装图
STD5NK50ZT4封装焊盘图
在线购买STD5NK50ZT4
型号: STD5NK50ZT4
描述:N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics ### MOSFET 晶体管,STMicroelectronics
替代型号STD5NK50ZT4
型号/品牌 代替类型 替代型号对比

STD5NK50ZT4

ST Microelectronics 意法半导体

当前型号

当前型号

STW20NK50Z

意法半导体

类似代替

STD5NK50ZT4和STW20NK50Z的区别

STD18N55M5

意法半导体

类似代替

STD5NK50ZT4和STD18N55M5的区别

STD15NF10T4

意法半导体

类似代替

STD5NK50ZT4和STD15NF10T4的区别
