STP76NF75参数规格_中文资料_数据手册PDF

STP76NF75概述

75V,9.5mΩ,80A,N沟道功率MOSFET

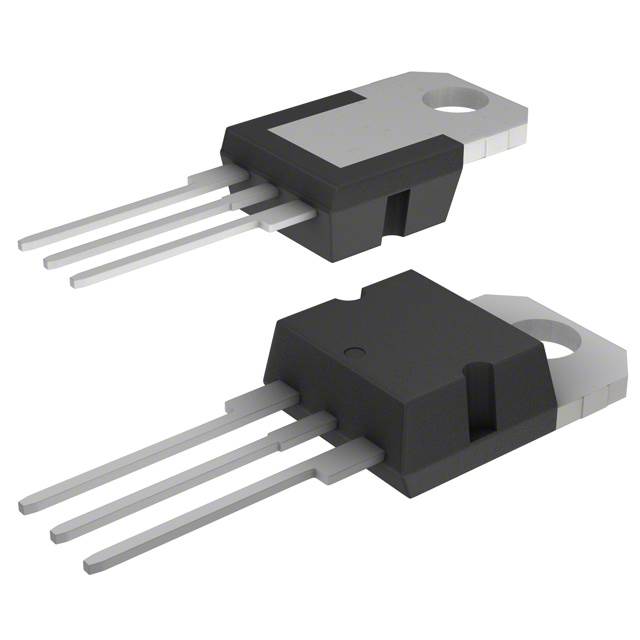

通孔 N 通道 80A（Tc） 300W（Tc） TO-220

得捷:
MOSFET N-CH 75V 80A TO220

立创商城:
N沟道 75V 80A

贸泽:
MOSFET N-channel 75 V .0095 80A STripFet 2

艾睿:
Trans MOSFET N-CH 75V 80A Automotive 3-Pin3+Tab TO-220AB Tube

安富利:
Trans MOSFET N-CH 75V 80A 3-Pin3+Tab TO-220 Tube

Verical:
Trans MOSFET N-CH 75V 80A Automotive 3-Pin3+Tab TO-220AB Tube

力源芯城:
75V,9.5mΩ,80A,N沟道功率MOSFET

Win Source:
MOSFET N-CH 75V 80A TO-220

STP76NF75中文资料参数规格

技术参数

极性 N-CH

耗散功率 300 W

漏源极电压Vds 75 V

连续漏极电流Ids 80A

上升时间 100 ns

输入电容Ciss 3700pF @25VVds

下降时间 30 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 300W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买STP76NF75

型号： STP76NF75

描述：75V,9.5mΩ,80A,N沟道功率MOSFET

替代型号STP76NF75

型号/品牌	代替类型	替代型号对比
STP76NF75 ST Microelectronics 意法半导体	当前型号	当前型号
STP18NM80 意法半导体	类似代替	STP76NF75和STP18NM80的区别
STP18NM60N 意法半导体	类似代替	STP76NF75和STP18NM60N的区别
STP26NM60N 意法半导体	类似代替	STP76NF75和STP26NM60N的区别
