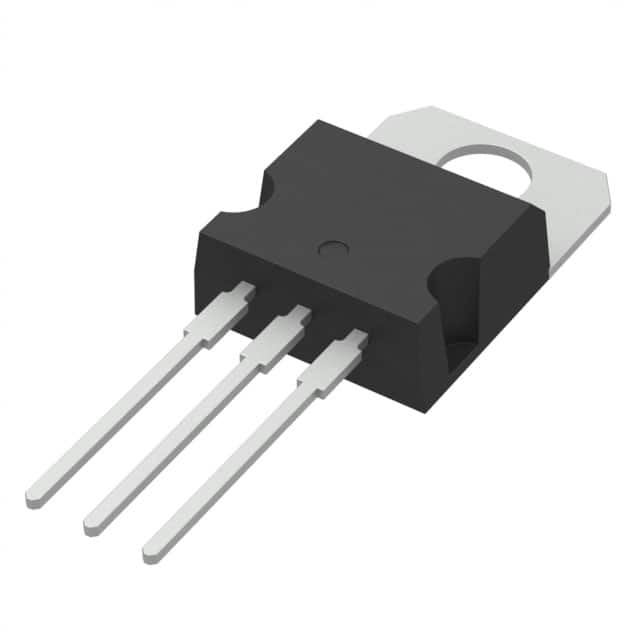

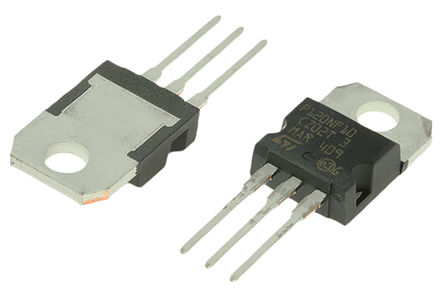

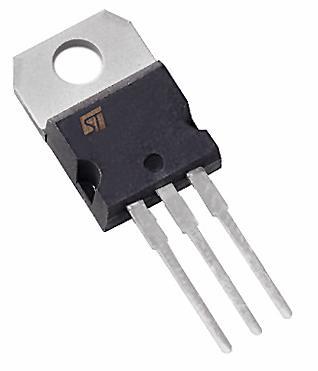

STP120NF10图片1
STP120NF10图片2
STP120NF10图片3
STP120NF10图片4
STP120NF10图片5
STP120NF10图片6
STP120NF10图片7
STP120NF10图片8
STP120NF10图片9
STP120NF10图片10
STP120NF10图片11
STP120NF10图片12
STP120NF10图片13
STP120NF10图片14
STP120NF10图片15
STP120NF10图片16
STP120NF10图片17
STP120NF10图片18
STP120NF10图片19
STP120NF10图片20
STP120NF10概述

STMICROELECTRONICS  STP120NF10  晶体管, MOSFET, N沟道, 110 A, 100 V, 0.009 ohm, 10 V, 4 V

N 通道 STripFET™ II,STMicroelectronics

STripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。


欧时:
### N 通道 STripFET™ II,STMicroelectronicsSTripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。### MOSFET 晶体管,STMicroelectronics


得捷:
MOSFET N-CH 100V 110A TO220AB


立创商城:
N沟道 100V 110A


贸泽:
MOSFET N-Ch 100 Volt 120A STripFET II 110A


e络盟:
功率场效应管, MOSFET, N沟道, 100 V, 110 A, 0.009 ohm, TO-220, 通孔


艾睿:
Trans MOSFET N-CH 100V 110A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 100V 110A 3-Pin3+Tab TO-220 Tube


Chip1Stop:
Trans MOSFET N-CH 100V 110A 3-Pin3+Tab TO-220 Tube


TME:
Transistor: N-MOSFET; unipolar; 100V; 77A; 312W; TO220-3


Verical:
Trans MOSFET N-CH 100V 110A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP120NF10  MOSFET Transistor, N Channel, 110 A, 100 V, 0.009 ohm, 10 V, 4 V


儒卓力:
**N-CH 100V 120A 9mOhm TO220-3 **


Win Source:
MOSFET N-CH 100V 110A TO-220


STP120NF10中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 120 A

通道数 1

针脚数 3

漏源极电阻 0.009 Ω

极性 N-Channel

耗散功率 312 W

阈值电压 4 V

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 110 A

上升时间 90 ns

输入电容Ciss 5200pF @25VVds

额定功率Max 312 W

下降时间 68 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 312000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, Audio, 信号处理, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP120NF10引脚图与封装图

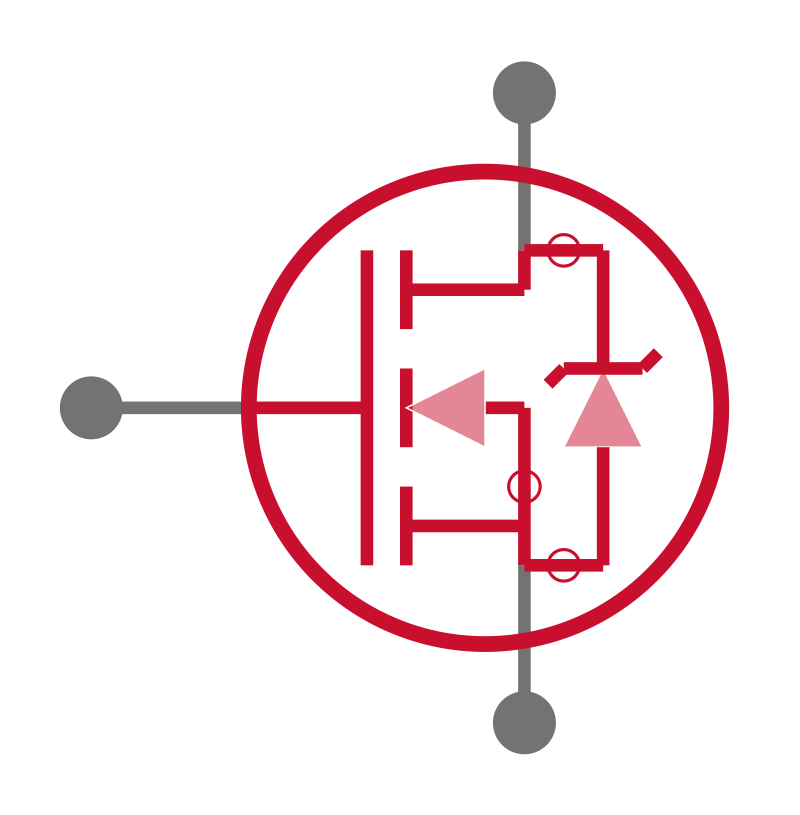

STP120NF10引脚图
STP120NF10封装图

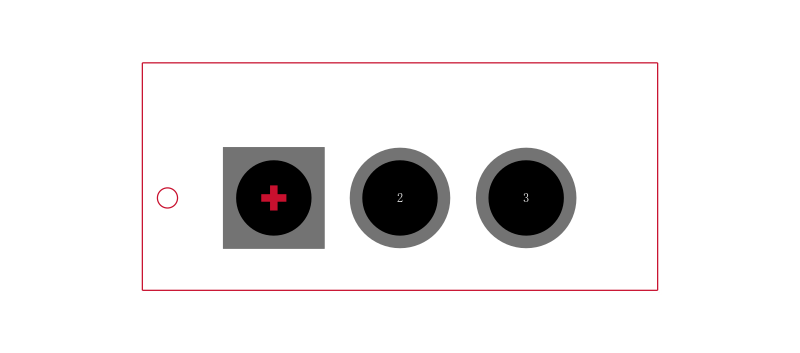

STP120NF10封装焊盘图
在线购买STP120NF10
型号: STP120NF10
描述:STMICROELECTRONICS  STP120NF10  晶体管, MOSFET, N沟道, 110 A, 100 V, 0.009 ohm, 10 V, 4 V
替代型号STP120NF10
型号/品牌 代替类型 替代型号对比

STP120NF10

ST Microelectronics 意法半导体

当前型号

当前型号

STP80NF10

意法半导体

类似代替

STP120NF10和STP80NF10的区别

STP30NF10

意法半导体

类似代替

STP120NF10和STP30NF10的区别

STP24NF10

意法半导体

类似代替

STP120NF10和STP24NF10的区别
