STP15NK50ZFP

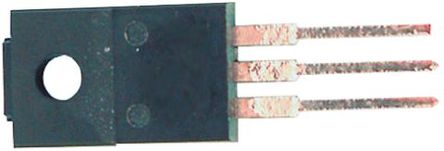

STP15NK50ZFP图片1

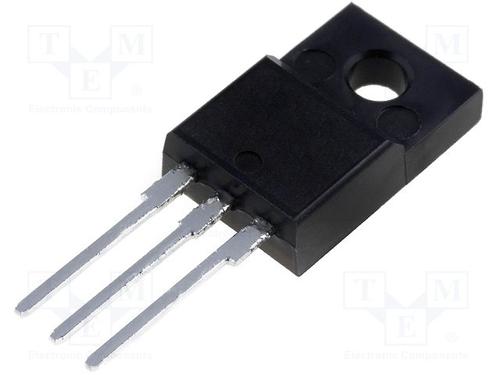

STP15NK50ZFP图片2
STP15NK50ZFP图片3
STP15NK50ZFP图片4
STP15NK50ZFP图片5
STP15NK50ZFP图片6
STP15NK50ZFP图片7
STP15NK50ZFP图片8
STP15NK50ZFP图片9
STP15NK50ZFP图片10
STP15NK50ZFP图片11
STP15NK50ZFP图片12
STP15NK50ZFP图片13
STP15NK50ZFP图片14
STP15NK50ZFP图片15
STP15NK50ZFP图片16
STP15NK50ZFP图片17
STP15NK50ZFP概述

STMICROELECTRONICS  STP15NK50ZFP  晶体管, MOSFET, N沟道, 14 A, 500 V, 340 mohm, 10 V, 3.75 V

N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 500V 14A TO220FP


立创商城:
N沟道 500V 14A


欧时:
STMicroelectronics MDmesh, SuperMESH 系列 Si N沟道 MOSFET STP15NK50ZFP, 14 A, Vds=500 V, 3引脚 TO-220FP封装


贸泽:
MOSFET N Ch 500V Zener SuperMESH


艾睿:
Trans MOSFET N-CH 500V 14A 3-Pin3+Tab TO-220FP Tube


安富利:
Trans MOSFET N-CH 500V 14A 3-Pin3+Tab TO-220FP Tube


Chip1Stop:
Trans MOSFET N-CH 500V 14A 3-Pin3+Tab TO-220FP Tube


TME:
Transistor: N-MOSFET; unipolar; 500V; 8.8A; 40W; TO220FP


Verical:
Trans MOSFET N-CH 500V 14A 3-Pin3+Tab TO-220FP Tube


Newark:
# STMICROELECTRONICS  STP15NK50ZFP  MOSFET Transistor, N Channel, 14 A, 500 V, 340 mohm, 10 V, 3.75 V


儒卓力:
**N-CH 500V 14A 340mOhm TO220FP **


Win Source:
MOSFET N-CH 500V 14A TO-220FP


STP15NK50ZFP中文资料参数规格
技术参数

额定电压DC 500 V

额定电流 14.0 A

额定功率 40 W

针脚数 3

漏源极电阻 0.34 Ω

极性 N-Channel

耗散功率 40 W

阈值电压 3.75 V

漏源极电压Vds 500 V

连续漏极电流Ids 14.0 A

上升时间 23 ns

输入电容Ciss 2260pF @25VVds

额定功率Max 40 W

下降时间 15 ns

工作温度Max 150 ℃

工作温度Min -50 ℃

耗散功率Max 40W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-3

物理参数

工作温度 -50℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP15NK50ZFP引脚图与封装图
STP15NK50ZFP引脚图
STP15NK50ZFP封装图
STP15NK50ZFP封装焊盘图
在线购买STP15NK50ZFP
型号: STP15NK50ZFP
描述:STMICROELECTRONICS  STP15NK50ZFP  晶体管, MOSFET, N沟道, 14 A, 500 V, 340 mohm, 10 V, 3.75 V
替代型号STP15NK50ZFP
型号/品牌 代替类型 替代型号对比

STP15NK50ZFP

ST Microelectronics 意法半导体

当前型号

当前型号

FDPF18N50

飞兆/仙童

功能相似

STP15NK50ZFP和FDPF18N50的区别

FDPF18N50T

飞兆/仙童

功能相似

STP15NK50ZFP和FDPF18N50T的区别

FQPF18N50V2

飞兆/仙童

功能相似

STP15NK50ZFP和FQPF18N50V2的区别
