STP14NK50ZFP

STP14NK50ZFP图片1

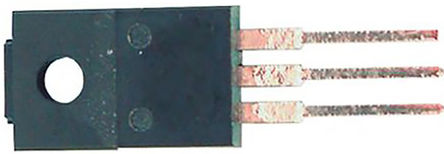

STP14NK50ZFP图片2
STP14NK50ZFP图片3
STP14NK50ZFP图片4
STP14NK50ZFP图片5
STP14NK50ZFP图片6
STP14NK50ZFP图片7
STP14NK50ZFP图片8

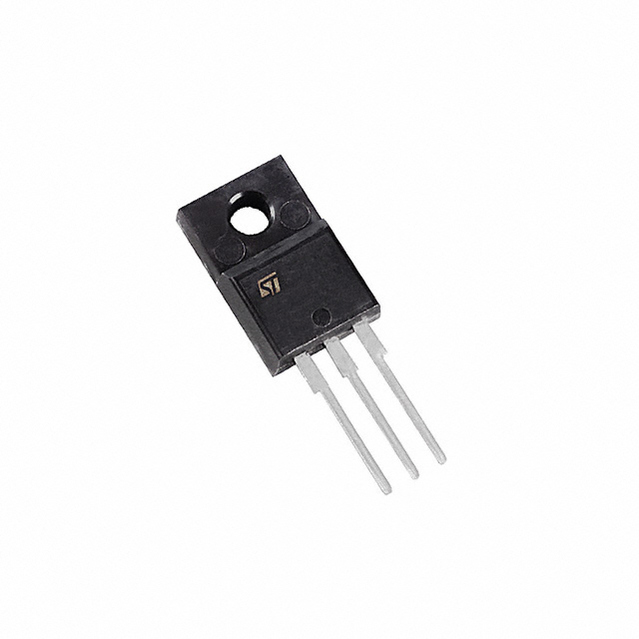

STP14NK50ZFP图片9
STP14NK50ZFP图片10
STP14NK50ZFP图片11
STP14NK50ZFP图片12
STP14NK50ZFP图片13
STP14NK50ZFP概述

STMICROELECTRONICS  STP14NK50ZFP  晶体管, MOSFET, N沟道, 6 A, 500 V, 340 mohm, 10 V, 3.75 V

N 通道 MDmesh™ SuperMESH™,250V 至 650V,STMicroelectronics

### MOSFET ,STMicroelectronics


欧时:
STMicroelectronics MDmesh, SuperMESH 系列 Si N沟道 MOSFET STP14NK50ZFP, 14 A, Vds=500 V, 3引脚 TO-220FP封装


得捷:
MOSFET N-CH 500V 14A TO220FP


立创商城:
N沟道 500V 14A


贸泽:
MOSFET N-Ch, 500V-0.34ohms Zener SuperMESH 14A


e络盟:
功率场效应管, MOSFET, N沟道, 500 V, 6 A, 0.34 ohm, TO-220FP, 通孔


艾睿:
Trans MOSFET N-CH 500V 14A 3-Pin3+Tab TO-220FP Tube


安富利:
TRANS MOSFET N-CH 500V 14A 3PIN TO-220FP


Verical:
Trans MOSFET N-CH 500V 14A 3-Pin3+Tab TO-220FP Tube


Newark:
MOSFET Transistor, N Channel, 14 A, 500 V, 340 mohm, 10 V, 3.75 V


儒卓力:
**N-CH 500V 14A 380mOhm TO220FP **


Win Source:
MOSFET N-CH 500V 14A TO-220FP


STP14NK50ZFP中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.34 Ω

极性 N-Channel

耗散功率 35 W

阈值电压 3.75 V

漏源极电压Vds 500 V

连续漏极电流Ids 6.00 A

上升时间 16 ns

输入电容Ciss 2000pF @25VVds

额定功率Max 35 W

下降时间 12 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 35W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, 工业, Power Management, Industrial, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

数据手册

STP14NK50ZFP引脚图与封装图
STP14NK50ZFP引脚图
STP14NK50ZFP封装图
STP14NK50ZFP封装焊盘图
在线购买STP14NK50ZFP
型号: STP14NK50ZFP
描述:STMICROELECTRONICS  STP14NK50ZFP  晶体管, MOSFET, N沟道, 6 A, 500 V, 340 mohm, 10 V, 3.75 V
替代型号STP14NK50ZFP
型号/品牌 代替类型 替代型号对比

STP14NK50ZFP

ST Microelectronics 意法半导体

当前型号

当前型号

SPA12N50C3

英飞凌

功能相似

STP14NK50ZFP和SPA12N50C3的区别

R5013ANXFU6

罗姆半导体

功能相似

STP14NK50ZFP和R5013ANXFU6的区别

2SK3683-01MR

富士电机

功能相似

STP14NK50ZFP和2SK3683-01MR的区别
