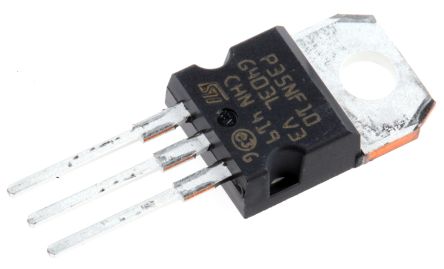

STP35NF10

STP35NF10图片1
STP35NF10图片2
STP35NF10图片3
STP35NF10图片4
STP35NF10图片5
STP35NF10图片6
STP35NF10图片7
STP35NF10图片8
STP35NF10图片9
STP35NF10图片10
STP35NF10图片11
STP35NF10图片12
STP35NF10图片13
STP35NF10图片14
STP35NF10图片15
STP35NF10图片16
STP35NF10图片17
STP35NF10图片18
STP35NF10图片19
STP35NF10概述

STMICROELECTRONICS  STP35NF10  晶体管, MOSFET, N沟道, 40 A, 100 V, 35 mohm, 10 V, 3 V

N 通道 STripFET™,STMicroelectronics

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 100V 40A TO220AB


欧时:
### N 通道 STripFET™,STMicroelectronics![http://china.rs-online.com/largeimages/LBIPOLAR-09.gif]http://china.rs-online.com/largeimages/LBIPOLAR-09.gif ### MOSFET 晶体管,STMicroelectronics


e络盟:
功率场效应管, MOSFET, N沟道, 100 V, 40 A, 0.035 ohm, TO-220, 通孔


艾睿:
Trans MOSFET N-CH 100V 40A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 100V 40A 3-Pin3+Tab TO-220 Tube


富昌:
N-Channel 100 V .035 Ohm Flange Mount STripFET™ II Power MosFet - TO-220


TME:
Transistor: N-MOSFET; unipolar; 100V; 28A; 115W; TO220-3


Verical:
Trans MOSFET N-CH 100V 40A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP35NF10  MOSFET Transistor, N Channel, 40 A, 100 V, 35 mohm, 10 V, 3 V


儒卓力:
**N-CH 100V 40A 35mOhm TO220-3 **


Win Source:
MOSFET N-CH 100V 40A TO-220


STP35NF10中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 40.0 A

针脚数 3

漏源极电阻 0.035 Ω

极性 N-Channel

耗散功率 115 W

阈值电压 3 V

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 40.0 A

上升时间 60 ns

输入电容Ciss 1550pF @25VVds

额定功率Max 115 W

下降时间 15 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 115W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, Communications & Networking, Industrial, Power Management, 通信与网络, 计算机和计算机周边, Computers & Computer Peripherals, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP35NF10引脚图与封装图
STP35NF10引脚图
STP35NF10封装图

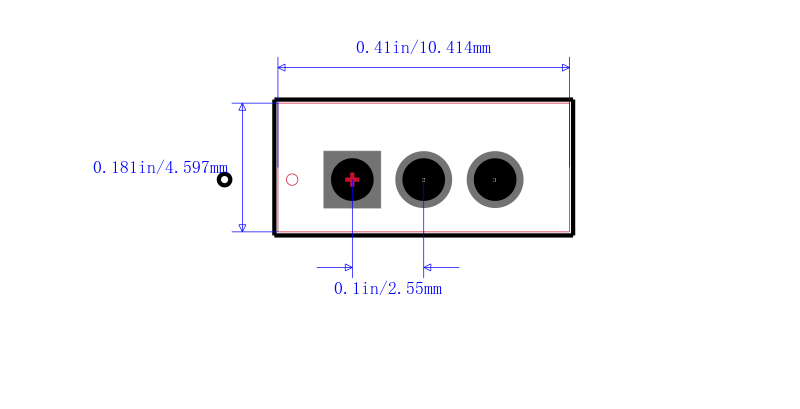

STP35NF10封装焊盘图
在线购买STP35NF10
型号: STP35NF10
描述:STMICROELECTRONICS  STP35NF10  晶体管, MOSFET, N沟道, 40 A, 100 V, 35 mohm, 10 V, 3 V
