STP3NK60Z

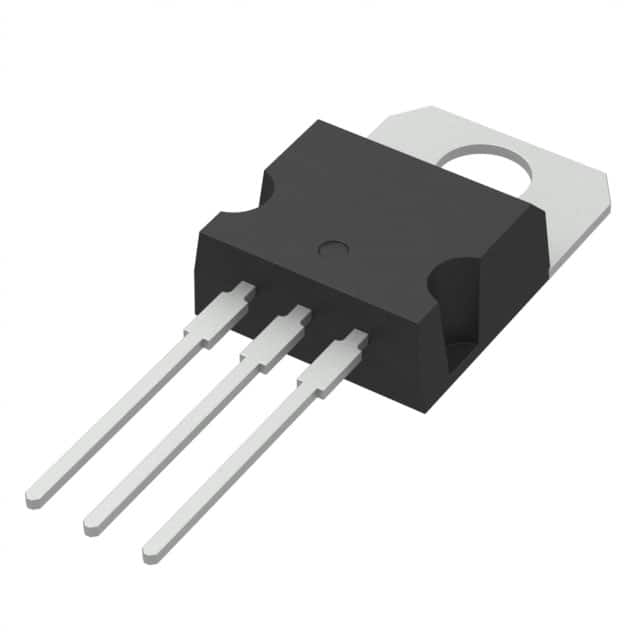

STP3NK60Z图片1
STP3NK60Z图片2
STP3NK60Z图片3
STP3NK60Z图片4
STP3NK60Z图片5
STP3NK60Z图片6
STP3NK60Z图片7
STP3NK60Z图片8
STP3NK60Z图片9
STP3NK60Z图片10
STP3NK60Z图片11
STP3NK60Z图片12
STP3NK60Z图片13
STP3NK60Z图片14
STP3NK60Z图片15
STP3NK60Z图片16
STP3NK60Z概述

STMICROELECTRONICS  STP3NK60Z  功率场效应管, MOSFET, N沟道, 2.4 A, 600 V, 3.6 ohm, 10 V, 3.75 V

通孔 N 通道 2.4A(Tc) 45W(Tc) TO-220AB


得捷:
MOSFET N-CH 600V 2.4A TO220AB


立创商城:
STP3NK60Z


贸泽:
MOSFET N-Ch 600 Volt 2.4 A Zener SuperMESH


e络盟:
STMICROELECTRONICS  STP3NK60Z  功率场效应管, MOSFET, N沟道, 2.4 A, 600 V, 3.6 ohm, 10 V, 3.75 V


艾睿:
Trans MOSFET N-CH 600V 2.4A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 600V 2.4A 3-Pin3+Tab TO-220 Tube


富昌:
STP3NK 系列 N 沟道 600 V 3.6 Ohm SuperMesh 功率 Mosfet - TO-220-3


Chip1Stop:
Trans MOSFET N-CH 600V 2.4A 3-Pin3+Tab TO-220 Tube


TME:
Transistor: N-MOSFET; unipolar; 600V; 1.51A; 45W; TO220-3


Verical:
Trans MOSFET N-CH 600V 2.4A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP3NK60Z  Power MOSFET, N Channel, 2.4 A, 600 V, 3.6 ohm, 10 V, 3.75 V


儒卓力:
**N-CH 600V 3A 3600mOhm TO220-3 **


Win Source:
MOSFET N-CH 600V 2.4A TO-220


STP3NK60Z中文资料参数规格
技术参数

额定电压DC 600 V

额定电流 2.40 A

针脚数 3

漏源极电阻 3.6 Ω

极性 N-Channel

耗散功率 45 W

阈值电压 3.75 V

漏源极电压Vds 600 V

漏源击穿电压 600 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 2.40 A

上升时间 14 ns

输入电容Ciss 311pF @25VVds

额定功率Max 45 W

下降时间 14 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 45W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, Power Management, Lighting

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP3NK60Z引脚图与封装图

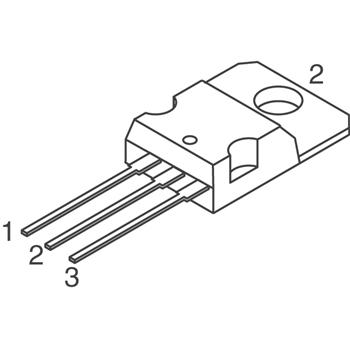

STP3NK60Z引脚图
STP3NK60Z封装图
STP3NK60Z封装焊盘图
在线购买STP3NK60Z
型号: STP3NK60Z
描述:STMICROELECTRONICS  STP3NK60Z  功率场效应管, MOSFET, N沟道, 2.4 A, 600 V, 3.6 ohm, 10 V, 3.75 V
替代型号STP3NK60Z
型号/品牌 代替类型 替代型号对比

STP3NK60Z

ST Microelectronics 意法半导体

当前型号

当前型号

STP55NF06

意法半导体

类似代替

STP3NK60Z和STP55NF06的区别

STP60NF06

意法半导体

类似代替

STP3NK60Z和STP60NF06的区别

STP5NK100Z

意法半导体

类似代替

STP3NK60Z和STP5NK100Z的区别
